Produktdetails

MAGIC THipPro Telefonhybrid ist das flexibelste System unseres Produktportfolios und besitzt den größten Funktionsumfang. Das System ist mit 8 oder 16 VoIP-Leitungen verfügbar. Optional können POTS-Module integriert werden, damit stehen max. 8 analoge a/b Schnittstellen für die Anschaltung an analoge Telefonleitungen zur Verfügung. Eine Besonderheit ist der sogenannte Mixed Mode, mit welchem das System mit analogen Leitungen und gleichzeitig mit VoIP-Leitungen betrieben werden kann.

MAGIC THipPro besitzt acht digitale Audioleitungen (vier AES/EBU-Schnittstellen) sowie zwei analoge Audioeingänge und -ausgänge. Zusätzlich gibt es zwei Handset-/Headsetschnittstellen. Optional erlaubt das AES67-Upgrade die Nutzung von acht zusätzlichen Audiokanälen (8 x RX (2 Streams) und 8 x TX (1 Stream)) über IP. Alternativ ist auch ein Ravenna- oder Dante-Modul verfügbar. Die Audioschnittstellen können den bis zu 20 installierten Arbeitsplätzen und 6 Studios beliebig zugewiesen werden.

Funktionen

MAGIC THipPro kann mit einem MS SQL Datenbankserver verbunden werden. Die einzelnen Studios können die gleiche oder jeweils eine eigene Datenbank für das Anrufer-Screening nutzen. Natürlich ist auch eine Blacklist-Funktion verfügbar. Alle Features wie automatische Rufannahme, Rufweiterleitung, Stimmverschleierung, Night Service und Anrufervorbelegung werden unterstützt. Als besondere Funktion wurde zusätzlich die Anrufbeantworter-Funktion implementiert – Anrufe werden automatisch in HOLD angenommen und nach dem Abspielen einer vorab aufgezeichneten Nachricht beendet, alternativ kann der Anrufer auch direkt aufgenommen werden.

Eine Video zum Produkt ist hier verfügbar.

MAGIC THipPro Pure

Für Anwender, die keine klassischen Audioschnittstellen mehr benötigen, steht außerdem die Variante MAGIC THipPro Pure zur Verfügung.
Zur Audio-Anbindung wird dabei das optionale AES67 Software Upgrade oder das Dante- bzw. Ravenna-Modul genutzt.

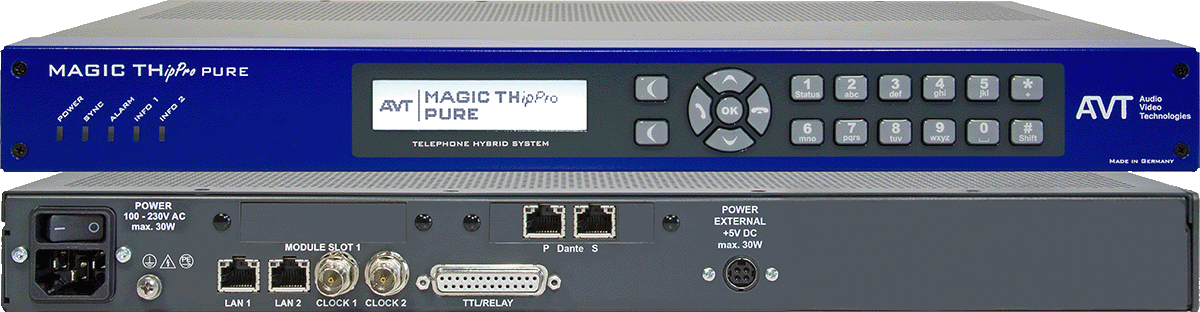

MAGIC THipPro Pure Front+Rear

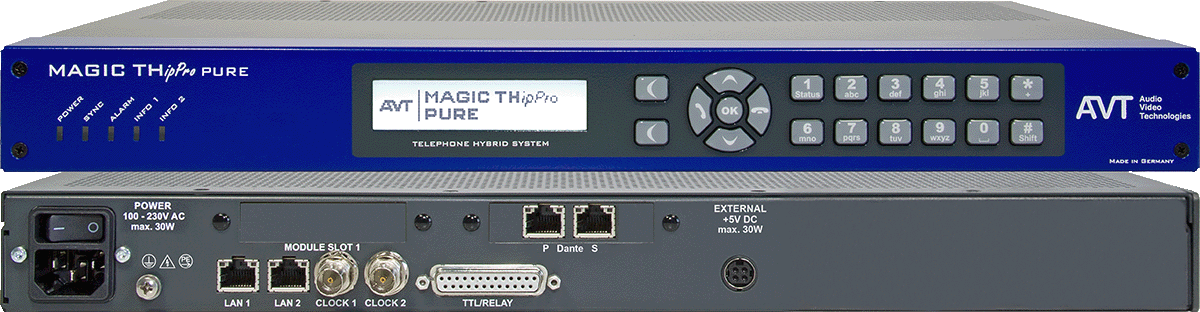

MAGIC THipPro Pure mit Dante Modul



Optionen

MAGIC THipPro LAN Software

Die erste Software-Variante ist die MAGIC THipPro LAN Software, welche als Einzelplatzlizenz erhältlich ist. In der Benutzeroberfläche werden alle Anruferleitungen jeweils mit den konfigurierten Statustasten (PRETALK, HOLD, ON AIR, DROP und Rufweiterleitung) und der Aussteuerungsanzeige nebeneinander dargestellt. Jede Leitung hat eine Infotaste, die den Namen und die Rufnummer oder den Standort des Anrufers zeigt, je nachdem welche Informationen verfügbar sind. Darunter werden das Geschlecht, das Alter und die Stimmung des Anrufers dargestellt. Außerdem wird angezeigt, wann der Anrufer das letzte Mal auf ON AIR geschaltet wurde. Im Informationsfeld darunter können weitere Details zum Anrufer eingegeben werden. Diese Informationen werden ebenfalls in der Datenbank gespeichert und beim nächsten Anruf dieser Nummer angezeigt. Die Anruferliste kann je nach Programmanforderung ein- oder ausgeblendet werden. Über die Telefonbuch-Taste können Anrufe im gewünschten Status aufgebaut werden. Manuelles Wählen ist natürlich ebenfalls möglich. Schnellwahltasten können für die wichtigsten Kontakte programmiert werden.



MAGIC THipPro LAN Software

MAGIC THipPro Screener Software

Die MAGIC THipPro Screener Software ist als Einzelplatzlizenz erhältlich. Die Anruferleitungen werden untereinander dargestellt und bieten zusätzlich zur “normalen” Bedienung besondere Funktionen für das Anrufer-Screening. Die Benutzeroberfläche enthält eine Dateneingabemaske, welche auch individuell an verschiedene Sendungen angepasst werden kann. Es können Listen mit vorgemerkten Anrufern oder Rückruflisten erstellt werden. Diese Listen können dann als Anrufvorbelegung an den Moderatorplatz gesendet werden. Der Moderator muss nur noch eine einzige Taste drücken, um die Verbindung aufzubauen. Es ist außerdem möglich, Fragen von Anrufern einzugeben und diese anschließend am Bedienplatz des Moderators anzuzeigen. Für jeden Anrufer wird eine Historie mit den bisherigen Einträgen und Anrufen erstellt. Informationen über Gewinne und weitere Anruferdaten, wie z.B. Geburtstag und Adresse, können ebenfalls gespeichert werden. Eine zusätzliche Spalte, in der der Anwender zwischen der Liste der letzten Anrufer, blockierten Anrufer, vorgemerkten Anrufer, der Rückruf-Liste und der Anruferhistorie wechseln kann, kann ebenfalls eingeblendet werden.

Die MAGIC THipPro Screener Software bietet außerdem eine vereinfachte Moderatorenansicht ohne Eingabemaske. Weitere Modi sind der Datenmanager-Modus und der Moderator ON AIR-Modus, welcher nur die aktuellen ON AIR-Anrufer mit den wichtigsten Informationen zeigt. Dieser Modus eignet sich z.B. für Fernsehshows, bei denen der Moderator die Informationen zum live zugeschalteten Anrufer von einem Bildschirm abliest.

MAGIC THipPro Screener Software



News Desk Client Upgrade

Die MAGIC THipPro News Desk Client Software ist eine vereinfachte Form der MAGIC THipPro LAN Software, dem eine oder mehrere Leitungen aus einem separaten News Desk Leitungspool zugewiesen werden können. Jedem der NewsDesk Clients können unterschiedliche Leitungen des Pools zugewiesen werden.
Bei diesem ist die Pretalk Streaming-Lizenz enthalten, mit der der Anwender den Anruf in PRETALK aufzeichnen und als WAV-Datei speichern kann.

Daher ist diese Software gerade für Aufzeichnungsplätze geeignet
Über diese Software ist es nicht möglich, das System zu konfigurieren oder einen Anrufer auf ON AIR zu schalten.



News Desk Client Upgrade

MAGIC THipPro Admin Studio Upgrade

Mit den Einzelstudio-Lizenzen MAGIC THipPro Admin Studio kann der MAGIC THipPro auf bis zu sechs Studios aufgeteilt werden. In jedem Studio werden nur die jeweils zugewiesenen Anruferleitungen dargestellt. Für jedes Studio können individuell Audioleitungen definiert werden. Es gibt keine Beschränkung, wie viele Arbeitsplätze pro Studio installiert werden können. Insgesamt sind maximal 20 LAN- oder Screener-PC-Clients oder alternativ 30 News Desk-Clients erlaubt.

MAGIC THipPro ACconnect

Exklusiv für den MAGIC THipPro Telefonhybriden verfügbar ist das MAGIC THipPro ACconnect Upgrade. Es erlaubt die Integration von bis zu zwei MAGIC ACip3 Hardware Audiocodecs in die Benutzeroberfläche des Telefonhybriden. Die Codec-Leitungen werden als zusätzliche „Anruferleitungen“ eingeblendet und können für hochqualitative Audio-over-IP-Verbindungen genutzt werden.



MAGIC THipPro ACconnect

HD Voice Upgrade

In der VoIP-Betriebsart kann optional das HD Voice Feature aktiviert werden, wodurch Verbindungen in hervorragender 7-kHz (G.722) Qualität möglich sind. Besitzt das System außerdem ISDN-Schnittstellen, wird G.722 auch für ISDN-Anrufe unterstützt.

Competition Management

Gewinnspiele können dank des Competition Management Features direkt in der Screener Software des MAGIC THipPro Telefonhybriden verwaltet werden. Über den Competition Editor können Gewinnspiele erstellt und bearbeitet werden. Sollen beispielsweise Konzerttickets verlost werden, kann ein Mitarbeiter der Produktion hier Datum, Uhrzeit und Ort der Veranstaltung, das verfügbare Kartenkontingent und die Zahl der Tickets, die ein Gewinner standardmäßig enthält, eintragen. Auch Tickets für interne Zwecke können hierüber reserviert werden. Bei Bedarf kann zudem der Ticketpreis angegeben werden.

Ist das Gewinnspiel aktiviert, kann der Screener oder auch direkt der Moderator die Gewinner in der Datenbank markieren. Neben der Anzahl der Tickets oder eines Preises ist es auch möglich die Begleitperson(en) zu speichern. Die Zahl der verfügbaren Tickets wird dabei automatisch angepasst, sodass alle Mitarbeiter den Überblick behalten.

Zur Nachbearbeitung ist es möglich übersichtliche Listen zu erstellen – für die Buchhaltung optional mit Bankdaten und Wert des Gewinns, Event-Listen können die Kontaktdaten der Gewinner enthalten.

Competition Management

Pretalk Streaming Upgrade

MAGIC THipPro unterstützt ebenfalls die Pretalk Streaming Funktion. Mit diesem Upgrade kann die LAN-Verbindung zwischen Hybrid und Steuer-PC für Vorgespräche genutzt werden, es müssen also keine zusätzlichen Audiokabel verlegt werden. Das Gespräch mit dem Anrufer erfolgt über die PC-Soundkarte oder ein USB Headset oder Handset. Pretalk Streaming erlaubt zudem das Aufnehmen der Anrufer- und Moderatorensignale als WAV-Datei. Insgesamt können bis zu zehn Pretalk Streaming-Lizenzen aktiviert werden, diese können einem Arbeitsplatz fest zugeordnet oder als dynamische Lizenz definiert werden.

MAGIC Collaboration Services

MAGIC THipPro VoIP ermöglicht die Anbindung an die Kollaborationssoftware Microsoft Teams. Dadurch können Reporter und Korrespondenten, die Microsoft Teams nutzen, direkt in bester HD-Voice Audioqualität in Live-Sendungen eingebunden werden.
Voraussetzung für die Nutzung der Funktion ist eine Vollversion von Microsoft Teams, die in den meisten Microsoft 365 Plänen enthalten ist.

Zusätzlich können Verbindungen über WebRTC hergestellt werden, indem ein Zugangslink bereitgestellt wird. Auf diese Weise sind qualitativ hochwertige Verbindungen über jeden Webbrowser möglich, ohne dass eine spezielle Software erforderlich ist.

Das Videosignal des Anrufers ist für jede Leitung direkt in der Benutzeroberfläche sichtbar und kann zusätzlich über NDI ausgegeben werden.

Die Anrufe werden als Teams Leitungen in der LAN oder Screener Software angezeigt. Insgesant können maximal 8/16 Anrufer eingebunden werden. Alle bekannten Funktionen wie PRETALK, HOLD und ON AIR oder die Suche im Telefonbuch, aber auch die Teilnahme an geplanten Microsoft Teams Besprechungen sind möglich.



MAGIC Collaboration Server

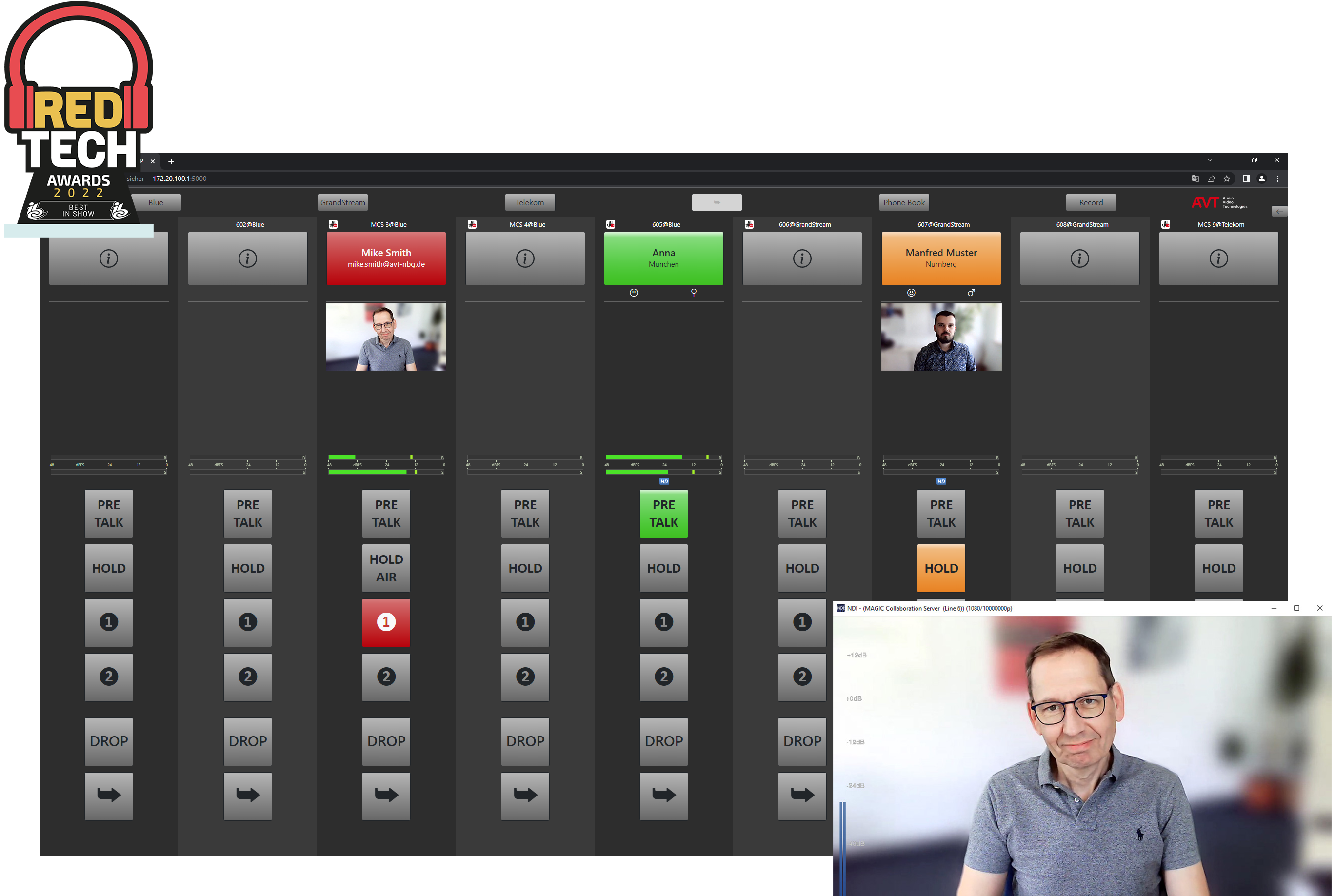

MAGIC Collaboration Services GUI mit NDI Output



MAGIC PhonerSet

MAGIC PhonerSet ermöglicht die komfortable Bedienung der MAGIC THipPro Telefonhybride über ein Touchscreen-fähiges Telefon. Das Telefon kann parallel zur Windows PC-Software oder eigenständig ohne PC genutzt werden. Die Anbindung zur Steuerung aller Anruferleitungen und die Übertragung des Audiosignals erfolgen über eine übliche Netzwerkschnittstelle. MAGIC PhonerSet nutzt die Anruferleitungen des verwendeten Telefonhybrid-Systems – eine zusätzliche Registrierung an einem VoIP-Anschluss ist nicht notwendig. MAGIC THipPro erlaubt die gleichzeitige Nutzung von bis zu sechs MAGIC PhonerSets Bedienplätzen.

Die Bedienung ist an die jeweilige PC-Software des Telefonhybrid-Systems angelehnt.

  • Folgende Telefonie-Funktionen werden separat für jede verfügbare Anruferleitung unterstützt: Rufaufbau, Anrufannahme, Auflegen, Wahlwiederholung, Rufweiterleitung, PRETALK, HOLD, ON AIR (1-Fader oder 2-Fader Betriebsart) und Leitungssperre (LOCK).
  • Weitere Funktionen sind über die Function-Taste verfügbar: Sperren/Entsperren aller Leitungen (LOCK ALL), Auflegen aller Leitungen (DROP ALL) und Anrufliste.



MAGIC PhonerSet

DTMF Analyzer Plug-In

Ein praktisches Hilfsmittel für Spielshows oder Sportereignisse ist das DTMF Analyzer Upgrade. Es stehen drei Betriebsmodi zur Auswahl: Standard, Gameshow und Event.

Im Standardmodus werden nur die Nummern angezeigt, die die Anrufer an ihrem Telefon gedrückt haben.

Im Gameshowmodus wird zusätzlich hervorgehoben, welcher Anrufer der erste war, der gedrückt hat.

Im Eventmodus kann der DTMF Analyzer zum Beispiel für Sportreportagen genutzt werden. Wie stellen uns vor, es befinden sich mehrere Reporter in unterschiedlichen Stadien und alle sind mit dem MAGIC TH6 über Telefon verbunden. Einer der Reporter ist auf ON AIR geschaltet, während sich die anderen im HOLD-Status befinden. Kommt es zu einem wichtigen Ereignis wie einem Tor, möchte natürlich auch der Reporter im HOLD-Modus dem Moderator dies signalisieren. Hierfür können vorab DTMF Event Labels in der Software definiert werden, z. B. wird der Telefontaste “0” der Begriff “Tor” zugeordnet und die Taste “1” bedeutet “rote Karte” etc. Drückt jetzt ein Reporter die “0”, erscheint die Information “Tor” in grünen Buchstaben auf dem Bildschirm des Moderators. Dieser kann den Reporter des relevanten Spiels nun sofort auf ON AIR schalten.

AES67 Upgrade

AES67 ist als Softwareupgrade für alle MAGIC THipPro Telefonhybride verfügbar. Das Upgrade erlaubt die Nutzung von acht zusätzlichen Audiokanälen (8 x RX (2 Streams) und 8 x TX (1 Stream)) über IP mittels AES67. AES67 ist der kleinste gemeinsame Nenner von mehreren ähnlichen Technologien und sichert so die Kommunikation zwischen z.B. AES67-kompatiblen Dante- und Ravenna-Geräten.

In der ISDN Betriebsart steht dieses Feature nicht zur Verfügung.

Dante Modul

Mit der Dante/AES67-Schnittstellenkarte für die MAGIC THipPro VoIP Geräte können 32 Audioeingänge/-ausgänge über IP zu Dante® oder AES67 kompatiblen Mischpulten geroutet werden.
Dieses Feature beinhaltet zwei LAN Schnittstellen für Dante® und ist nur für die VoIP-Geräte verfügbar.



MAGIC THipPro Dante

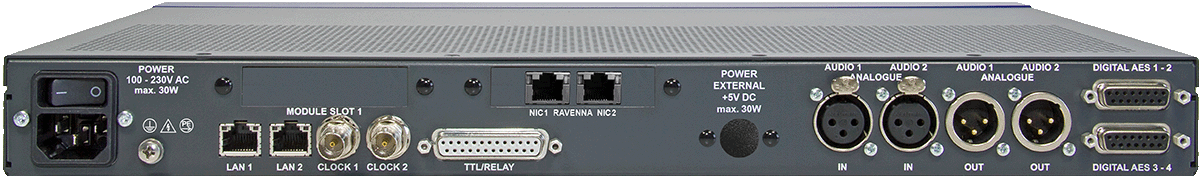

Ravenna Modul

Mit der Ravenna/AES67-Schnittstellenkarte für die MAGIC THipPro VoIP Geräte können 32 Audioeingänge/-ausgänge über IP zu Ravenna® oder AES67 kompatiblen Mischpulten geroutet werden.
Das Modul unterstützt bereits die NMOS Spezifikationen für Discovery & Registration sowie Device Connection Management, so dass eine Integration in große AoIP-Netze deutlich vereinfacht werden kann.

Dieses Feature beinhaltet zwei LAN Schnittstellen für Ravenna® und ist nur für die VoIP-Geräte verfügbar.



MAGIC THipPro Ravenna

Ember+ Extension Upgrades

Bei einer aufwändigeren Ember+ Konfiguration bietet das Ember+ Extension Upgrade eine vereinfachte Programmierung dank einer verbesserten Funktionsübersicht. Die Ember+ Consumer Extension Lizenz wird für DHD Mischpulte verwendet, für LAWO Konsolen wird die Ember+ Dial Pad Extension Lizenz genutzt. Maximal 16 Lizenzen können beim MAGIC THipPro freigeschaltet werden.

Ein Video zur Verdeutlichung finden Sie hier.



Ember Logo

MAGIC System Manager Upgrade

Besitzt eine Rundfunkanstalt mehrere AVT Telefonhybride und Audiocodecs, können diese im MAGIC System Manager angezeigt werden. Diese zentrale Management Software erlaubt eine übersichtliche Darstellung aller MAGIC TH1Go, MAGIC TH2plus, MAGIC TH6, MAGIC THipPro und MAGIC ACip3 Systeme. Auch wenn System unterschiedliche Software-Versionen verwenden, werden alle Geräte unterstützt. Für jedes Gerät werden eventuelle Alarme und der Betriebszustand (in Nutzung, in Konfiguration) angezeigt. Die Abfrage erfolgt zyklisch über SNMP. Es können System Monitor, Registration Dialog, System Panel und Firmware Download aufgerufen werden.

Alle Hybride und Codecs können von einer administrativen Stelle auch aus der Ferne konfiguriert werden. Eine vollständige Remote-Konfiguration des Systems ist möglich, alle Presets und Super-Presets können verwaltet werden. Zur Sicherheit wird der aktuelle Status der Leitung angezeigt. In Zukunft sollen auch gewünschte Systeme ausgewählt werden und dann auf entsprechende Clients und Systeme ein neues Release komplette ausgerollt werden. Geplant ist außerdem eine Rekonfiguration, die entweder manuell oder über einen Scheduler erfolgt. Presets und Super-Presets können somit schnell und unkompliziert geladen werden, zudem können SIP-Accounts zugewiesen oder gewechselt werden.

Pro System wird eine MAGIC System Manager Lizenz benötigt.



MAGIC System Manager Upgrade

POTS Module (nur wenige verfügbar)

MAGIC THipPro besitzt zwei Modulsteckplätze und kann mit POTS-Modulen bestückt werden.

  • 1 x POTS-Modul: 4 x analoge a/b Telefonleitungen
  • 2 x POTS-Module: 8 x analoge a/b Telefonleitungen

Eine Besonderheit ist der sogenannte Mixed Mode, mit welchem das System mit analogen Leitungen und gleichzeitig mit VoIP-Leitungen betrieben werden kann.

Hinweis: Alternativ ist die Nutzung eines externen VoIP POTS Gateway möglich.

Wird nur ein Modul bestückt, können mit dem Dual LAN Modul alternativ oder parallel zwei weitere LAN-Schnittstellen bestückt werden. Ebenfalls möglich wäre die optionale Integration eines Dante und Ravenna Moduls.



Hinweis: ISDN Module sind nicht mehr verfügbar. Bei bereits existierenden Systemen kommt es bei ISDN und AES67/Dante/Ravenna zu Taktproblemen.

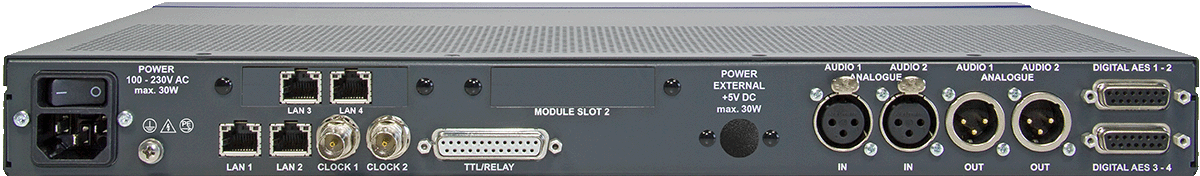

Dual LAN Modul

Mit dem Dual LAN Modul kann das System um zwei weitere LAN-Schnittstellen erweitert werden, so dass insgesamt vier LAN-Interfaces zur Verfügung stehen.



MAGIC THipPro Dual LAN

Handset/Headset

MAGIC THipPro verfügt über zwei Schnittstellen für Handsets oder Headsets, über die Vorgespräche geführt werden können. Alternativ können mit dem optionalen Pretalk Streaming Upgrade Handsets oder Headsets direkt über USB an den PC angeschlossen werden.



Handset Headset

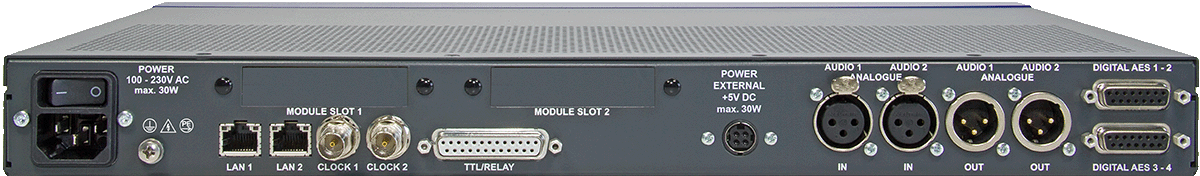

Redundante Stromversorgung

Optional kann eine redundante Stromversorgung genutzt werden, das 5V DC Tischnetzteil ist bei diesem Hardware-Upgrade inklusive.



MAGIC THipPro rPSU

8 x FXO Ports VoIP/POTS Gateway

Mit dem 8 x FXO Ports VoIP/POTS Gateway werden 8 Schnittstellen für die Anbindung an klassische POTS Infrastruktur bereitgestellt.
