Produktdetails

MAGIC TH1 Go kann in zwei Varianten konfiguriert werden: Er kann über die LAN-Schnittstelle als reiner 1-Kanal VoIP oder über die analoge Schnittstelle für als 1-Kanal POTS Hybrid (analoge a/b Telefonleitungen) eingesetzt werden.

Als besonderes Highlight enthält die VoIP Option des MAGIC TH1 Go zusätzlich zur Standard 3.1-kHz Telefonqualität die hervorragende HD Voice-Sprachqualität. Gespräche von und zu HD Voice kompatiblen Telefonen können dadurch in 7-kHz Qualität – also mit doppelter Audiobandbreite und somit deutlich besserer Sprachverständlichkeit – geführt werden.

Verschiedene Bedienkonzepte

Neben der Frontbedienung über Tastatur und grafischem Display kann das System besonders einfach mithilfe eines HTML5-fähigen Webbrowsers komfortabel gesteuert und konfiguriert werden. Mit der optionalen Windows PC Software steht zudem eine SQL-Datenbank zur Verfügung und die Konfiguration der verfügbaren Software-Erweiterungen, wie AES67 oder Pretalk Streaming, ist möglich.

Alternativ oder auch parallel kann ein analoges Telefon an den MAGIC TH1 Go Telefonhybriden angeschlossen werden, mit welchem die komplette Bedienung möglich ist. Im Vergleich zu anderen Lösungen wird das Telefon nach dem Vorgespräch nicht durch ein Relais vom System getrennt, sondern erlaubt in jedem Leitungszustand die volle Kontrolle.

Optionen

MAGIC TH1 Go VoIP & HD Voice Option

Durch die Software-Freischaltung kann die LAN-Schnittstelle des MAGIC TH1 Go für VoIP-Anrufe genutzt werden. Die im Kombipaket erhältliche Erweiterung beinhaltet außerdem HD Voice (G.722). Auf diese Weise können Anrufe von HD Voice kompatiblen Telefonen in 7-kHz-Qualität empfangen werden. Natürlich werden auch ausgehende Anrufe in 7-kHz-Qualität übertragen, wenn die Gegenstelle G.722 fähig ist.

MAGIC TH1 Go POTS Option

Um die analoge a/b-Schnittstelle für die Anschaltung an analoge Telefonleitungen zu nutzen, muss diese über das Software-Upgrade freigeschaltet werden.

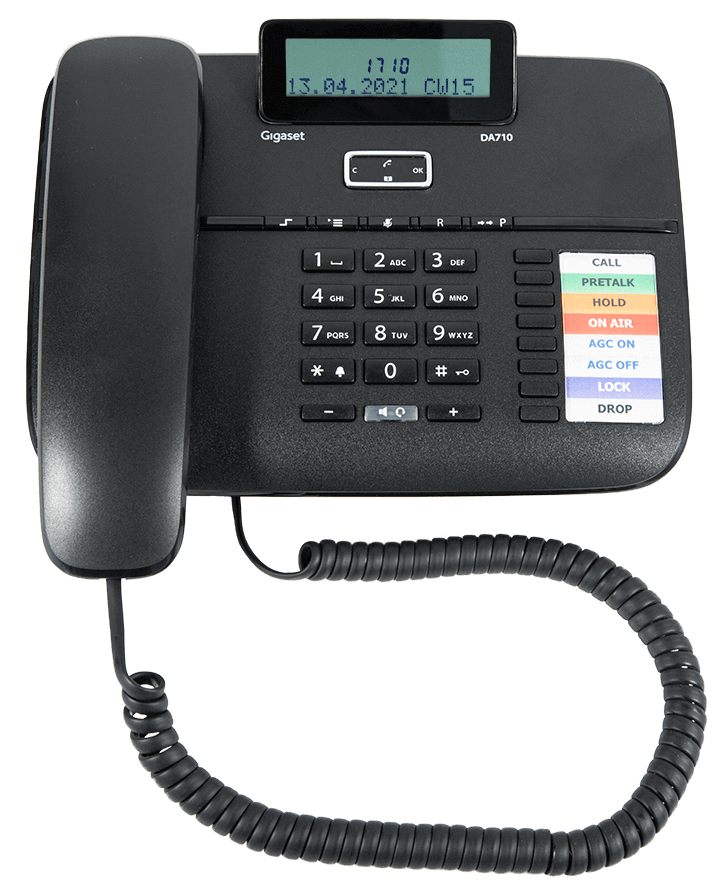

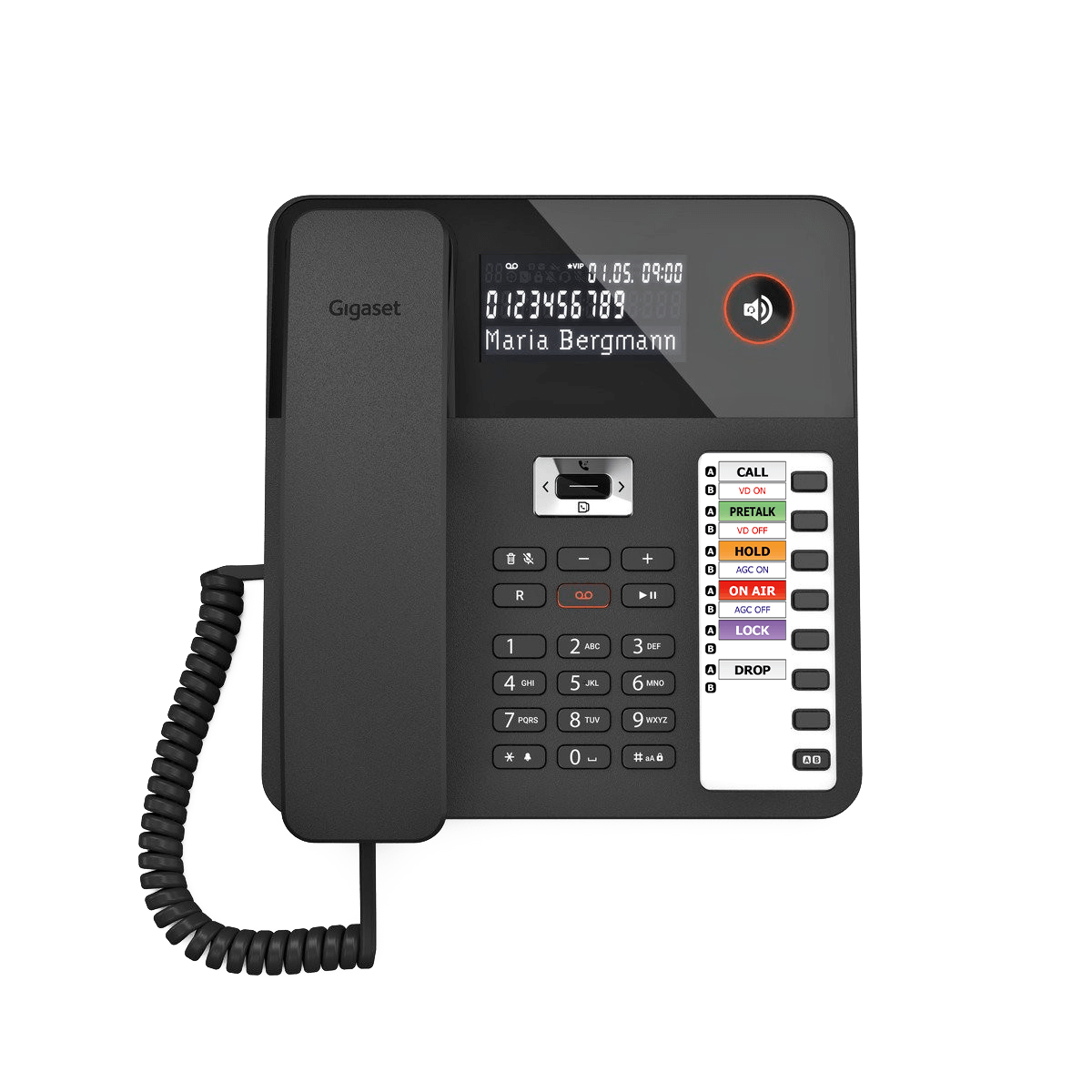

Analoges Telefon für MAGIC TH1 Go

Zur Steuerung kann ein analoges Telefon an den MAGIC TH1 Go Telefonhybriden angeschlossen werden. Eingehende Anrufe können in Pretalk angenommen werden, um mit dem Anrufer ein Vorgespräch zu führen. Danach kann der Anrufer auf ON AIR oder HOLD mithilfe der Kurzwahltasten des Telefons geschaltet werden. Wenn gewünscht, kann der Anrufer auch zurück auf Pretalk gelegt werden – wieder mithilfe einer einzigen Taste am Telefon. Natürlich kann über das Telefon auch gewählt werden und ein ausgehender Anruf aufgebaut werden. Zusätzlich kann AGC (Automatic Gain Control) sowie die Funktion Voice Disguise eingeschaltet oder ausgeschaltet werden. Es kann außerdem die Anruferleitung gesperrt bzw. entsperrt.

AVT POTS Telephone

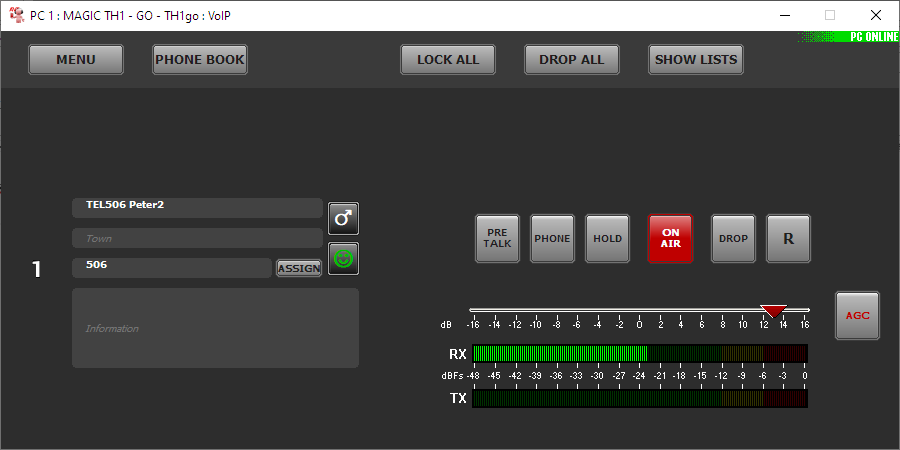

Windows PC Software

Alternativ zur Webbrowser-Anwendung, die im Lieferumfang enthalten ist, gibt es eine extra Windows PC Software. Diese Lizenz umfasst Ember+ und DHD SetLogic, sowie eine SQL-Datenbank.

Windows PC Software

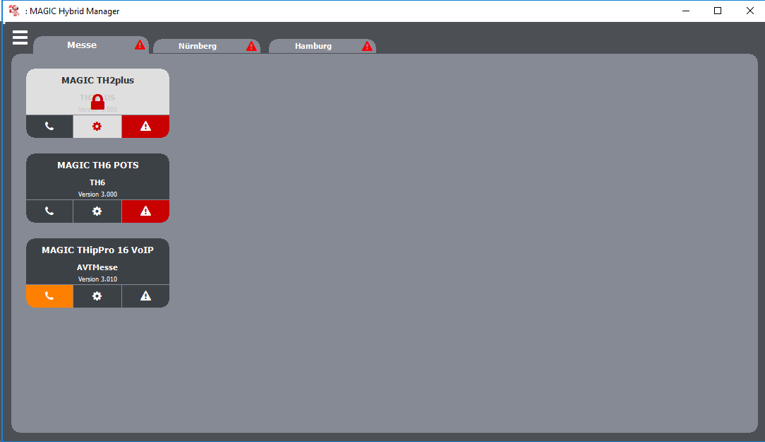

MAGIC System Manager Upgrade

Besitzt eine Rundfunkanstalt mehrere AVT Telefonhybride und Audiocodecs, können diese im MAGIC System Manager angezeigt werden. Diese zentrale Management Software erlaubt eine übersichtliche Darstellung aller MAGIC TH1 Go, MAGIC TH2plus, MAGIC TH6, MAGIC THipPro und MAGIC ACip3 Systeme. Auch wenn Systeme unterschiedliche Software-Versionen verwenden, werden alle Geräte unterstützt. Für jedes Gerät werden eventuelle Alarme und der Betriebszustand (in Nutzung, in Konfiguration) angezeigt. Die Abfrage erfolgt zyklisch über SNMP. Es können System Monitor, Registration Dialog, System Panel und Firmware Download aufgerufen werden.

Alle Hybride und Codecs können von einer administrativen Stelle auch aus der Ferne konfiguriert werden. Eine vollständige Remote-Konfiguration des Systems ist möglich, alle Presets und Super-Presets können verwaltet werden. Zur Sicherheit wird der aktuelle Status der Leitung angezeigt. In Zukunft sollen auch gewünschte Systeme ausgewählt werden und dann auf entsprechende Clients und Systeme ein neues Release komplette ausgerollt werden. Geplant ist außerdem eine Rekonfiguration, die entweder manuell oder über einen Scheduler erfolgt. Presets und Super-Presets können somit schnell und unkompliziert geladen werden, zudem können SIP-Accounts zugewiesen oder gewechselt werden.

Pro System wird eine MAGIC System Manager Lizenz benötigt.

MAGIC System Manager Upgrade

AES67 4-Channels Upgrade

Das AES67-Upgrade erlaubt die Nutzung von vier zusätzlichen Audiokanälen (4 x RX (1 Stream) und 4 x TX (1 Stream)) über IP mittels AES67. AES67 ist der kleinste gemeinsame Nenner von mehreren ähnlichen Technologien und sichert so die Kommunikation zwischen z.B. AES67-kompatiblen Dante- und Ravenna-Geräten.

Zur Konfiguration wird die optionale Windows PC Software oder das System Manager Upgrade benötigt.

Pretalk Streaming Upgrade

MAGIC TH1 Go unterstützt die sogenannte Pretalk Streaming Funktion. Mit diesem Upgrade kann die LAN-Verbindung zwischen Hybrid und Steuer-PC für Vorgespräche genutzt werden, es müssen also keine zusätzlichen Audiokabel verlegt werden. Das Gespräch mit dem Anrufer erfolgt über die PC-Soundkarte oder ein USB-Headset. Pretalk Streaming erlaubt zudem das Aufnehmen der Anrufer- und Moderatorensignale als WAV-Datei.

Zur Konfiguration wird die optionale Windows PC Software oder das System Manager Upgrade benötigt.

Remote Reporting Upgrade

Um bei unbesetzten Studios – was bei vielen Rundfunksendern oftmals abends und nachts der Fall ist – dennoch einen Beitrag zu senden, kann ein Reporter mit dem Remote Reporting Upgrade eine Live-Reportage über sein Handy durchführen. Nach Einwahl auf dem Gerät muss eine frei definierbare PIN eingegeben werden. Ein anschließender Quittungston signalisiert, ob die Eingabe korrekt war. Der Anrufer wird dann direkt auf den Sendeweg geschaltet. Um die Übertragung zu beenden, muss der Reporter einfach auflegen.

Auch für Notfall-Durchsagen kann das Remote Reporting Upgrade genutzt werden. Statt eines Reporters können sich dann Polizei, Feuerwerk oder Rettungskräfte direkt einwählen. Um Fehlgebrauch zu verhindern, können bestimmte Rufnummern im Telefonbuch auf eine White List gesetzt werden. Nur diese zulässigen Nummern können sich dann einwählen.

Dieses Upgrade kann nur mit der optionalen Windows PC Software oder dem System Manager Upgrade konfiguriert werden. Für die Auswertung der PIN ist das optionale DTMF Analyzer Plug-In zusätzlich erforderlich.

Ember+ Extension Upgrades

Bei einer aufwändigeren Ember+ Konfiguration bietet das Ember+ Extension Upgrade eine vereinfachte Programmierung dank einer verbesserten Funktionsübersicht. Die Ember+ Consumer Extension Lizenz wird für DHD Mischpulte verwendet, für LAWO Konsolen wird die Ember+ Dial Pad Extension Lizenz genutzt. Maximal eine Lizenz kann beim MAGIC TH1Go freigeschaltet werden.

Zur Konfiguration wird die optionale Windows PC Software oder das System Manager Upgrade benötigt.

Ein Video zur Verdeutlichung finden Sie hier.

Ember+ Extension Upgrades

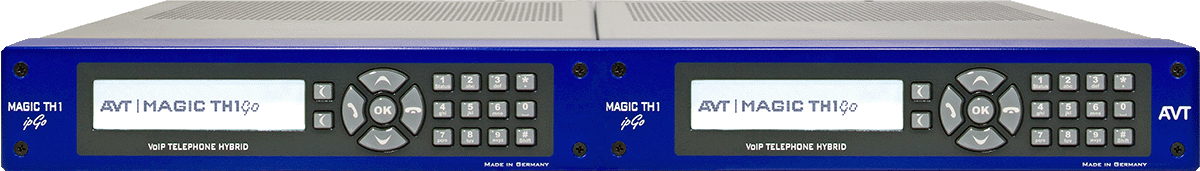

MAGIC TH1 19" Dual Mounting Kit

Für die MAGIC TH1 Go Telefonhybride ist ein 19" Dual Mounting Kit verfügbar, mit dem zwei Geräte nebeneinander in ein 19"-Rack eingebaut werden können. Im Standardlieferumfang der oben genannten Geräte sind bereits Einbauwinkel für die Montage eines Gerätes in ein 19"-Rack enthalten.

MAGIC TH1 Go Dual Mounting Kit

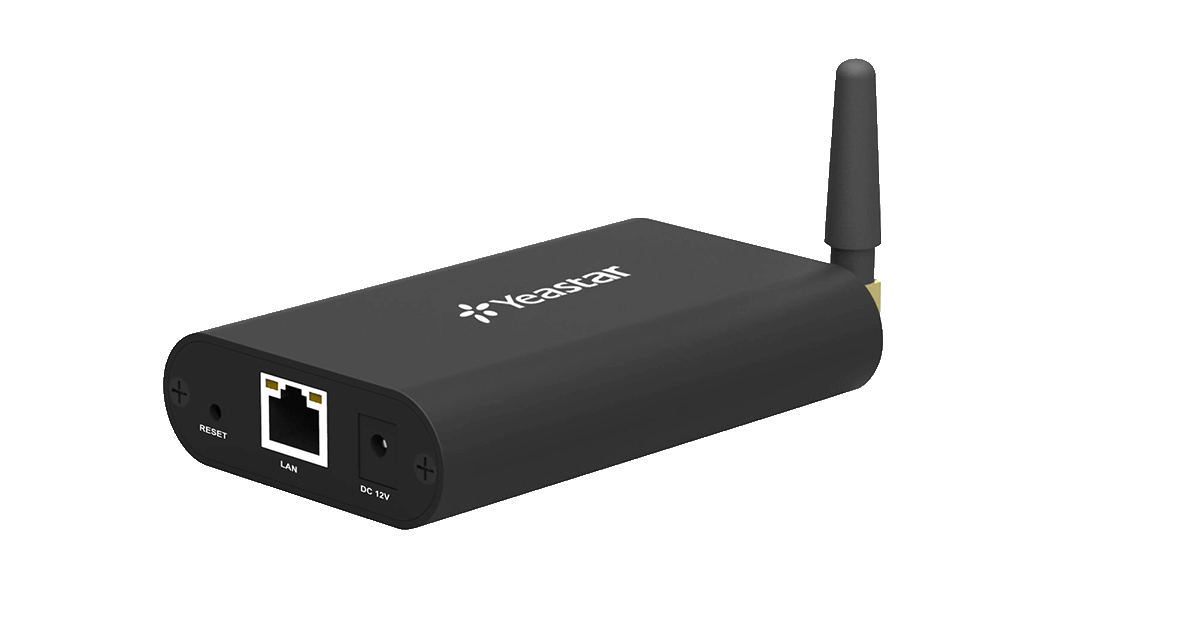

VoIP - GSM Gateway

Mit dem externen GSM Gateway für eine Leitung kann der MAGIC TH1 Go im VoIP Modus für die mobile Verwendung erweitert werden.

VoiP-GSm Gateway

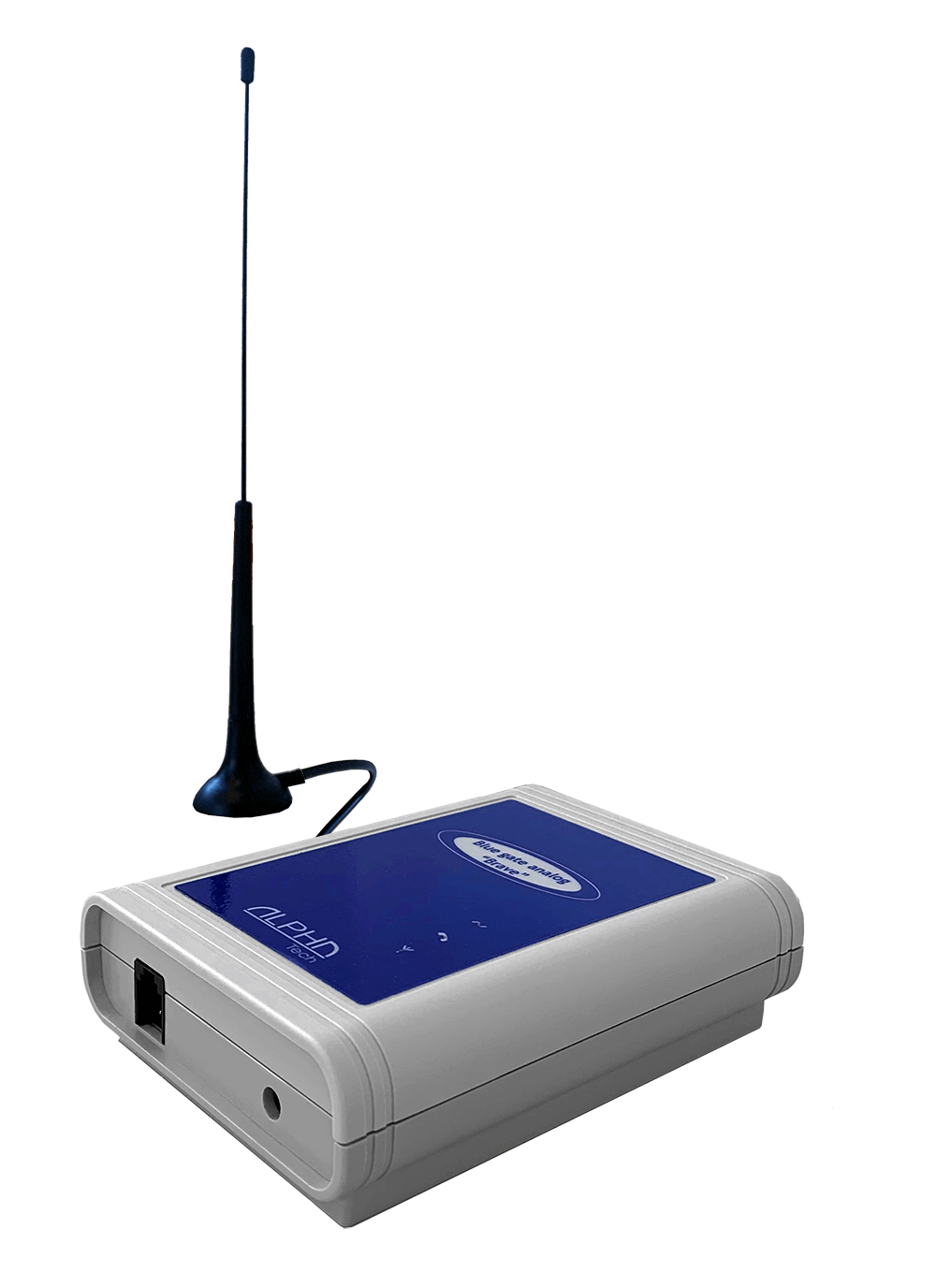

GSM Adapter

Ist die POTS-Option freigeschaltet, kann der MAGIC TH1 Go über die a/b-Schnittstelle mit dem GSM-Adapter zur mobilen Verwendung erweitert werden. Die Übertragung erfolgt in 3,1 kHz Telefonqualität. Der Quad-Band GSM-Adapter ist für 850/900/1800/1900 MHz Netze konzipiert.

GSM Adapter
