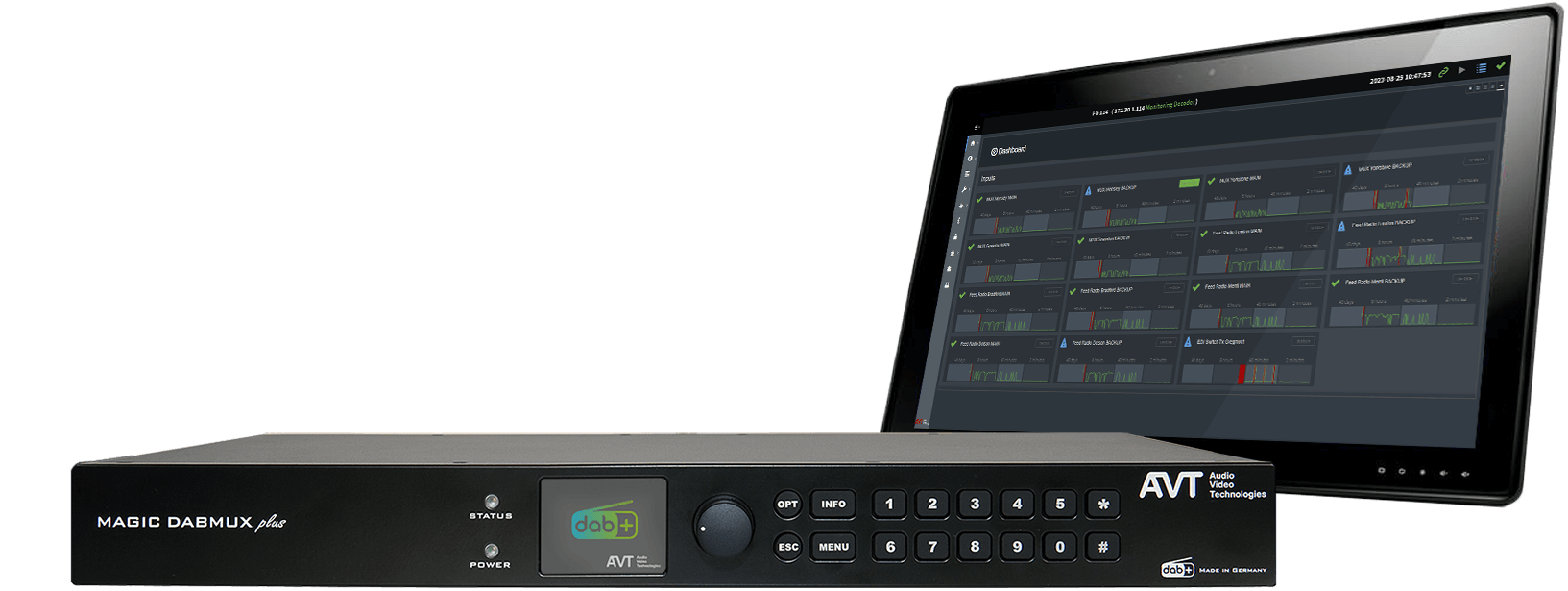

  • MAGIC DABMUX plus Monitoring Decoder with GUI
    MAGIC DABMUX plus Monitoring Decoder with GUI
  • MAGIC DABMX plus Monitoring Decoder GUI
    MAGIC DABMX plus Monitoring Decoder GUI

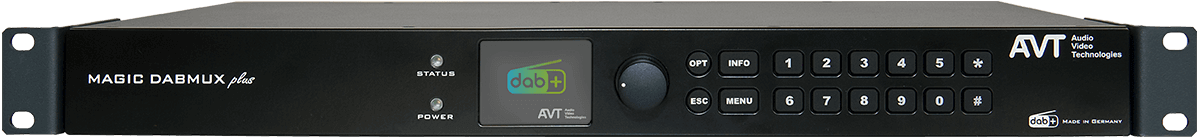

  • MAGIC DABMUX plus Monitoring Decoder Front
    MAGIC DABMUX plus Monitoring Decoder Front

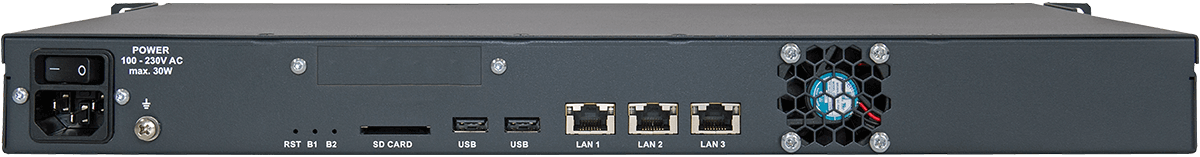

  • MAGIC DABMX plus Monitoring Decoder Rear
    MAGIC DABMX plus Monitoring Decoder Rear

Wir helfen gerne weiter!

Wir beraten Sie gerne zu unseren Telefonhybriden, Audiocodecs und DAB/DAB+ Systemen.

CAPTCHA
Diese Sicherheitsfrage überprüft, ob Sie ein menschlicher Besucher sind und verhindert automatisches Spamming.
Bild-CAPTCHA
Geben Sie die Zeichen ein, die im Bild gezeigt werden.

Telefonische Beratung

+49 911 5271 - 0
(Montag – Freitag: 9.00 Uhr – 16.00 Uhr)

E-Mail Kontakt

info [at] avt-nbg [dot] de

Produktdetails

Der MAGIC DABMUX plus Monitoring Decoder ermöglicht ein Überwachen des DAB-Übertragungssignals an jedem Ort im EDI-Verteilnetz. Dabei werden je nach Konfiguration bis zu 50 EDI Streams überwacht und auf Fehler geprüft. Ein Ensemble kann vollständig dekodiert werden, wobei bis zu 25 Programme gleichzeitig dekodiert und abgehört werden können.

Standardmäßig erlaubt das System die Nutzung eines EDI Eingangs und eines Dekoders inkl. Service Monitor sowie simultaner DLS und SLS Dekodierung für alle Programme.

Das System basiert auf unserer zuverlässigen, DSP basierten Hardware Plattform die auch im MAGIC DABMUX plus Multiplexer zum Einsatz kommt.

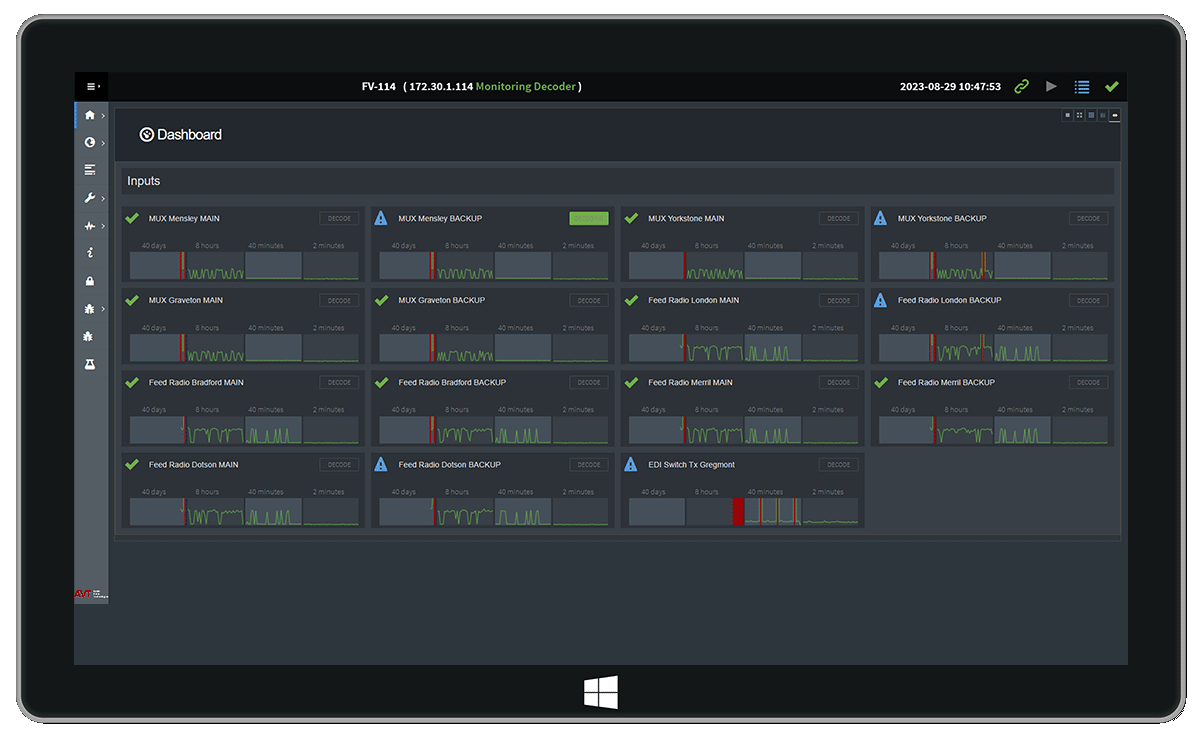

Das komfortable Webinterface zeigt alle überwachten EDI-Streams in einer Übersicht an. Mit dem Service Monitor inkl. Webstream-Decoder kann das ausgewählte Programm direkt im Browser abgehört werden. Zusätzlich ist eine Ausgabe via AES67 verfügbar.
Alle dekodierten Programme können mit Audiopegeln und PAD (Slideshow und Dynamic Labels) angezeigt werden.

Relevante Informationen werden auf verschiedenen Ebenen simultan überwacht:

  • EDI-Eingangsüberwachung für alle (bis zu) 50 EDI-Streams,
  • Ensemble- und  Service-Informationen (ID, Label, Zeit, Ensemble, Load) für den aktuell gewählten Eingang
  • Audio- und PAD-Dekodierung für den aktuell gewählten Service/Subchannel.
  • Extraktion des Service-Logos für jedes Programm

Statistiken, Ensemble-Ereignisse, Warnungen und Fehler werden im Logfile des Geräts gespeichert. Die Log-Einträge können gefiltert werden, um nur relevante Informationen anzuzeigen.

Über SNMP ist auch die Einbindung in ein Netzwerkmanagementsystem möglich. Optional kann das System auch von extern über den AVT DAB System Manager überwacht werden.

Optionen

EDI Input Extension

Die EDI Input Extension erweitert den MAGIC DABMUX plus Deoder um einen zusätzlichen EDI Input der überwacht werden kann.

Bis zur 50 EDI Inputs können maximal konfiguriert werden.

Audio Decoder Extension

Die EDI Input Extension erweitert den MAGIC DABMUX plus Decoder um einen zusätzlichen Audio Decoder.
Die Zuführung via AES67 ist bei jedem Decoder enthalten.

Bis zu 25 Audio Decoder können maximal knfiguriert werden.



Ravenna Modul

Mit der Ravenna/AES67-Schnittstellenkarte für den MAGIC DABMUX plus Monitoring Decoder können die Audioeingänge/-ausgänge über IP zu Ravenna® oder AES67 kompatiblen Mischpulten geroutet werden.
Das Modul unterstützt bereits die NMOS Spezifikationen für Discovery & Registration sowie Device Connection Management, so dass eine Integration in große AoIP-Netze deutlich vereinfacht werden kann.

Bitte beachten Sie, dass entweder das Ravenna Modul, das Dual LAN Modul oder das ETI-Modul bestückt werden kann.

MAGIC DABMX Plus Monitoring Decoder Ravenna

ETI Modul

Optional ist ein ETI-Modul verfügbar. Der E1-Ausgang verfügt über eine Impedanz von 75 Ohm.

Bitte beachten Sie, dass entweder das Ravenna Modul, das Dual LAN Modul oder das ETI-Modul bestückt werden kann.

MAGIC DABMX Plus Monitoring Decoder ETI

Dual LAN Modul

Mit dem Dual LAN Modul kann das System um zwei 100 Mbps Ethernet-Schnittstellen erweitert werden, so dass insgesamt fünf Ethernet-Schnittstellen zur Verfügung stehen.

Bitte beachten Sie, dass entweder das Ravenna Modul, das Dual LAN Modul oder das ETI-Modul bestückt werden kann.

MAGIC DABMX Plus Monitoring Decoder Dual LAN

Redundante Stromversorgung

Optional ist ein 12-V-Desktop-Netzteil erhältlich.

MAGIC DABMX Plus Monitoring Decoder rPSU

Vollständiges Options-Upgrade

Mit dem vollständigen Options-Upgrade wird der MAGIC DABMUX plus Monitoring Decoder auf seine volle Ausbaustufe von 50 EDI(ETI) Inputs und 25 DAB+ Audio Decoder aufgerüstet.
