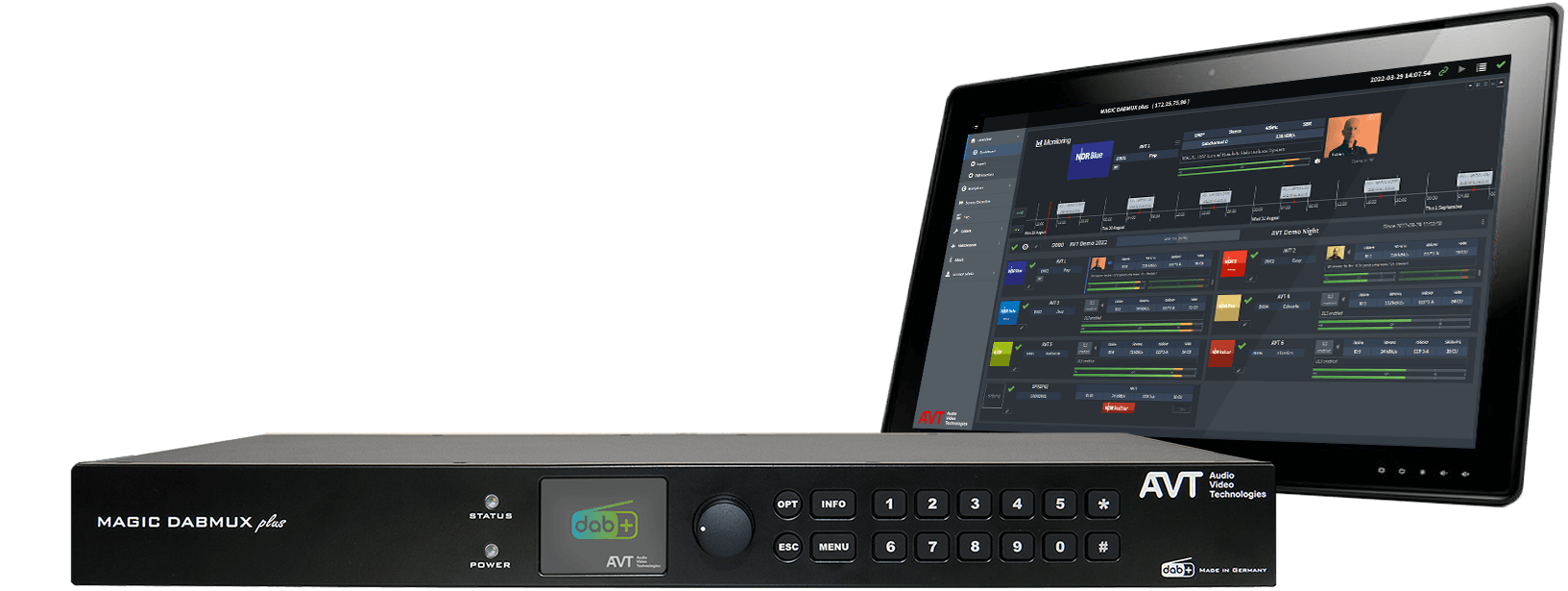

  • MAGIC DABMUX Plus with GUI
    MAGIC DABMUX Plus with GUI

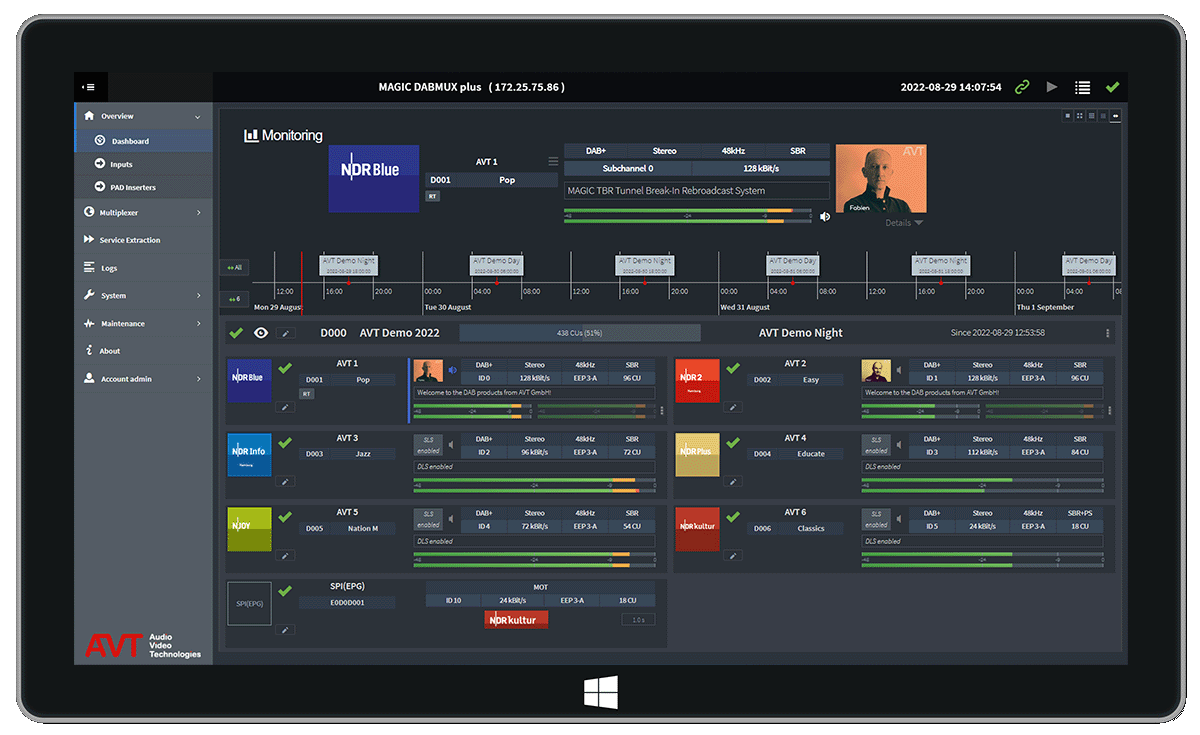

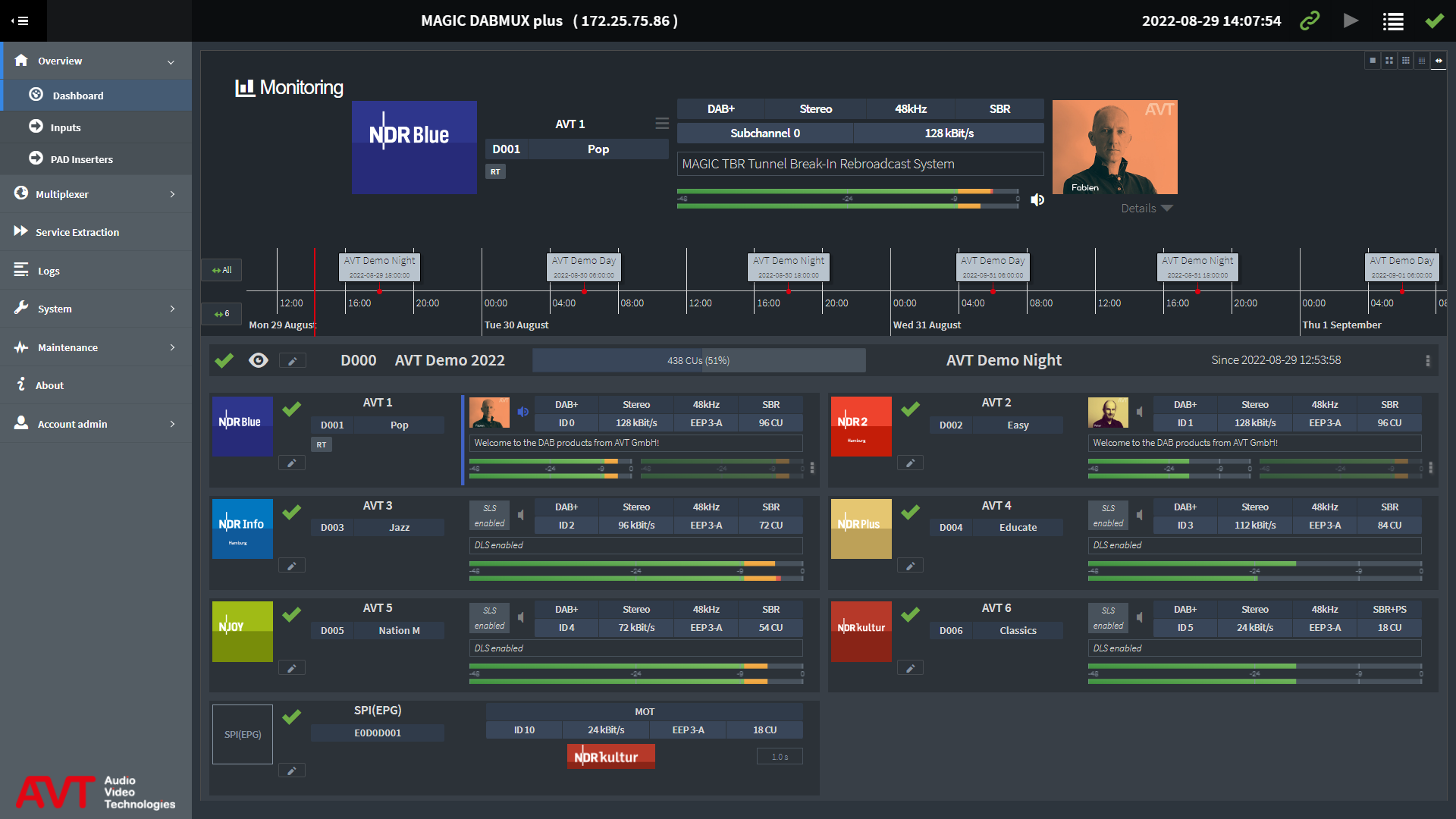

  • MAGIC DABMUX plus Ensemble Multiplexer GUI
    MAGIC DABMUX plus Ensemble Multiplexer GUI

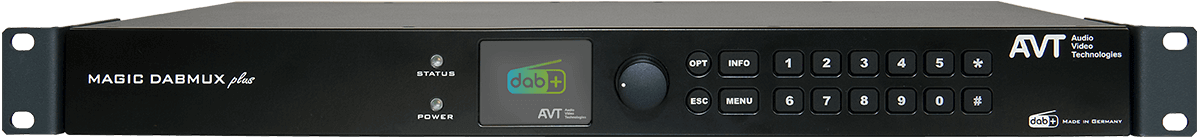

  • MAGIC DABMUX plus Ensemble Multiplexer Front
    MAGIC DABMUX plus Ensemble Multiplexer Front

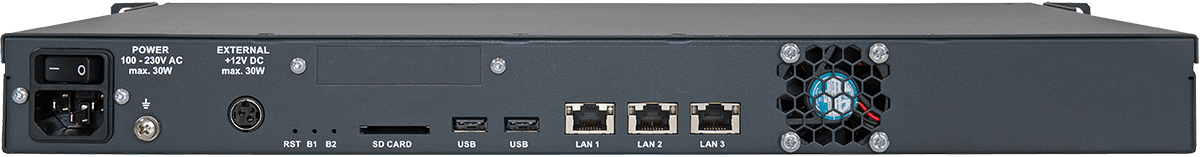

  • MAGIC DABMUX plus Ensemble Multiplexer Rear
    MAGIC DABMUX plus Ensemble Multiplexer Rear

Wir helfen gerne weiter!

Wir beraten Sie gerne zu unseren Telefonhybriden, Audiocodecs und DAB/DAB+ Systemen.

CAPTCHA
Diese Sicherheitsfrage überprüft, ob Sie ein menschlicher Besucher sind und verhindert automatisches Spamming.
Bild-CAPTCHA
Geben Sie die Zeichen ein, die im Bild gezeigt werden.

Telefonische Beratung

+49 911 5271 - 0
(Montag – Freitag: 9.00 Uhr – 16.00 Uhr)

E-Mail Kontakt

info [at] avt-nbg [dot] de

Produktdetails

Das System basiert auf dem Go-Multiplexer, bietet aber deutlich mehr Rechenleistung und drei Gigabit-Netzwerkschnittstellen. Der Hauptunterschied besteht in der Verwendung in redundanten Headends, die vom MAGIC DABMUX plus unterstützt werden. Darüber hinaus werden zusätzliche Datendienste angeboten.

Das Gerät ist als 19" x 1HE System mit integriertem Netzteil und redundanter Stromversorgung realisiert. Das System verfügt über ein grafisches, farbiges Display, jedoch ist eine komfortablere Steuerung, Überwachung und Konfiguration über einen HTML5-kompatiblen Webbrowser möglich.

Bis zu 25 Programmanbieter können über externe Audio-Encoder angebunden werden. Eine Installation der Encoder direkt im Studio vermeidet durch die Codec-Kaskadierung wirkungsvoll eine Beeinträchtigung der Audio-Qualität.
Optional sind auch integrierte Encoder mit AES67 oder Webstream Zuführung verfügbar, außerdem können externe und integrierte Encoder kombiniert genutzt werden.

Um möglichst vielen Anwendungen gerecht zu werden und auch für zukünftige Entwicklungen, verfügt der MAGIC DABMUX plus im Vergleich zum Go-Multiplexer über deutlich mehr Schnittstellen. Er verfügt also über drei GBit-Ethernet-Netzwerkschnittstellen, die die Konfiguration von bis zu drei IP-Adressen pro Schnittstelle sowie VLANs ermöglichen. Das System bietet außerdem 2 x USB 2.0-Schnittstellen und einen SD-Kartensteckplatz.

Alternativ zur Verwendung des MAGIC SDC ist nun optional auch eine integrierte nahtlose EDI/ETI Redundanz-Umschaltung möglich.

Optionen

DAB+ FhG Audio Encoder Upgrade 1-Program

Das Upgrade erlaubt die Nutzung eines integrierten, von FhG lizenzierten DAB+ Encoders. Damit wird die bestmögliche Audioqualität auch bei niedrigen Bitraten gewährleistet.

Pro Multiplexer können bis zu 14 Encoder aktiviert werden.
Bei der Verwendung von Webstreams ist die Anzahl der Encoder auf 13 begrenzt.

Für die Audio-Einspeisung sind entsprechende AES67 2-channels Upgrade oder Webstream Input Upgrade Lizenzen erforderlich.

ETI-Modul

Optional ist ein ETI-Modul verfügbar. Der E1-Ausgang verfügt über eine Impedanz von 75 Ohm.

MAGIC DABMUX Plus Rear with ETI

Service Monitor Upgrade

Das Service Monitor Upgrade erlaubt das Abhören eines beliebigen Programms des Ensembles direkt in der Benutzeroberfläche.

PAD Dekodierung und Service Information werden vom Service Monitor unterstützt.



MAGIC DABMX Plus Service Monitor

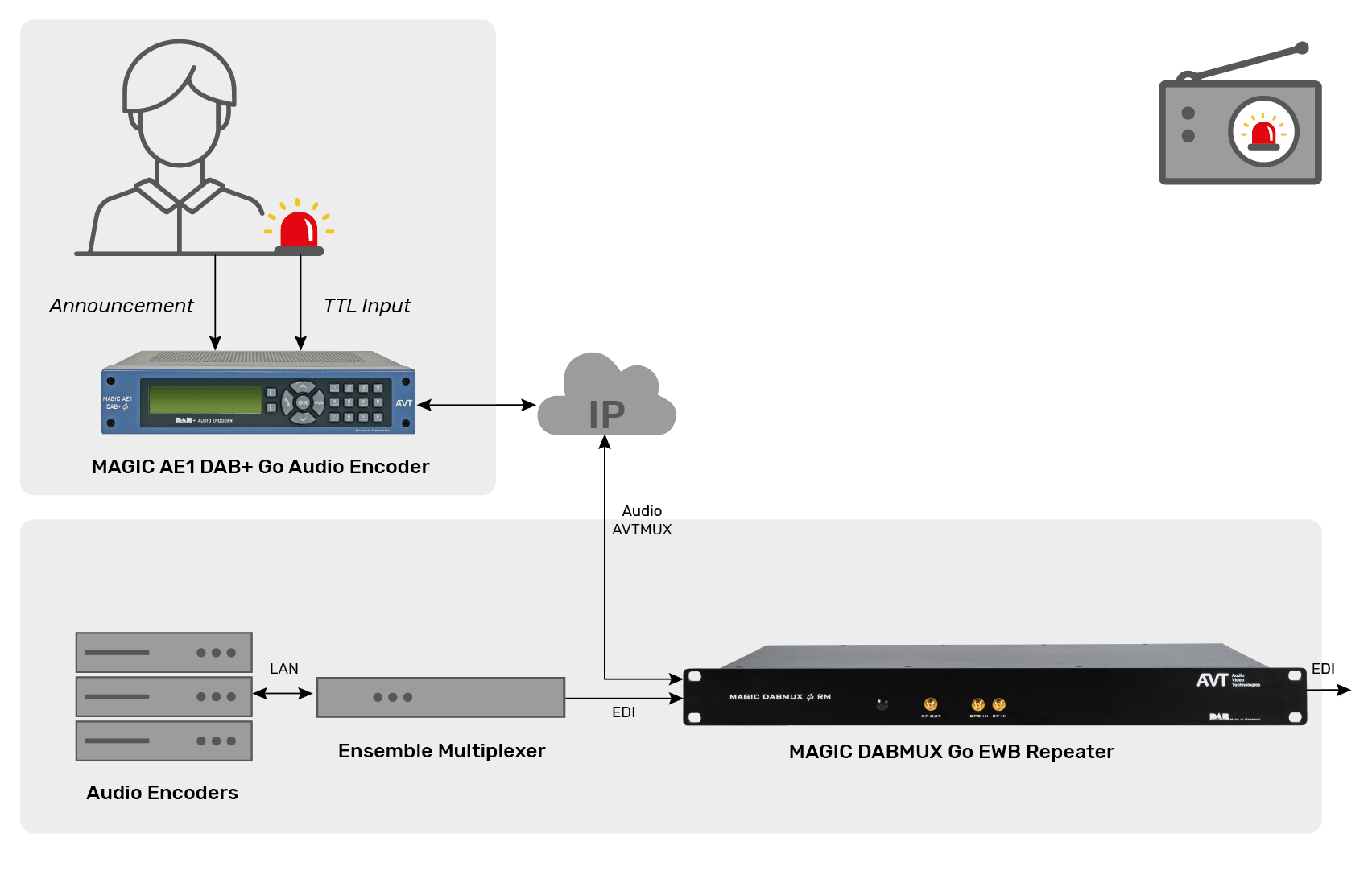

Emergency Warning Break-In Upgrade

Das EWB-Upgrade ermöglicht es, alle ­Audio-Inhalte gleichzeitig durch eine Notfalldurchsage zu ersetzen. Dadurch wird sichergestellt, dass die Durchsage auch bei älteren Empfängern hörbar ist. Hinweistexte und Warnbilder über den PAD-Kanal (Dynamic Label, SlideShow) können ebenfalls genutzt werden. Ein zusätzlicher MAGIC AE1 DAB+ Go oder MAGIC AE4 Audio Encoder wird als Notfall-Audioquelle benötigt.



Emergency Warning Break-In Upgrade

Cable Upgrade

Mit dem Cable Upgrade steht eine zusätzliche Betriebsart für Kabelnetze zur Verfügung. Das EDI-Eingangssignal wird analysiert. Das EDI-Ausgangssignal kann neu formatiert werden, das Schutzniveau und das Service-Label können geändert werden.

Switch Redundancy Upgrade

Das Upgrade erweitert ein redundantes Multiplexer-System um eine nahtlose EDI/ETI* Redundanz-Umschaltung für eine 2-Wege-Verteilung des EDI/ETI* Signals.

*) ETI ist nur verfügbar, wenn das System mit einem ETI-Modul bestückt ist.

Redundancy+ Upgrade

Das Upgrade ermöglicht eine 1-Wege EDI/ETI*-Zuführung. Die beiden redundanten Multiplexer-Systeme überwachen sich gegenseitig, sodass immer nur eines der beiden Systeme das EDI-Signal sendet. Sowohl die Sende- als auch die Ziel-IP-Adresse können bei beiden Multiplexern identisch konfiguriert werden.

Ist ein ETI-Modul bestückt, wird der Ausgang des Backup-Systems auf den Eingang des Haupt-Systems angeschlossen. Die Umschaltung auf ETI-Ebene erfolgt in den meisten Fällen störungsfrei. Bei einem Stromausfall des Haupt-Systems wird das Signal des Backup-Systems über ein Bypass-Relais durchgeschleift.

Die Funktion erfordert das Switch Redundancy Upgrade.

*) Nur verfügbar, wenn das System mit einem ETI-Modul bestückt ist.

DAB System Manager Upgrade

Das DAB System Manager Upgrade erlaubt die Verwaltung und Überwachung aller AVT DAB Headend System Komponenten über einen HTML5-fähigen Browser. Aktuell werden die Systeme MAGIC DABMUX Go und MAGIC DABMUX plus unterstützt. Die Integration des MAGIC AE1 DAB+ Go, des MAGIC AE4 DAB/DAB+ Encoders sowie die MAGIC EEC/SDC Familie erfolgt in einem späteren Release.

Wesentliche Funktionen sind:

  • Systemüberwachung
  • Redundanzansicht mit manueller Haupt-/Backupweg-Umschaltung
  • Gemeinsames Logfile aller Systemkomponenten unter Verwendung einer SQL-Datenbank
  • E-Mail-Alarmierung
  • Unbegrenzte Benutzeranzahl mit zuweisbaren Rechten
  • Zentrales Firmware-Update aller Komponenten

AES67 2-channels Upgrade

Bei Nutzung der integrierten Encoder kann die Audio-Einspeisung über AES67 erfolgen. Für jeden erforderlichen Stereo-Eingang (2-Kanäle) ist eine Lizenz notwendig.
Mit der ersten AES67 Lizenz werden automatisch zwei AES67 Stereo-Ausgänge (4-Kanäle) für Monitoring-Zwecke freigeschaltet. Über die Weboberfläche kann damit jeder AES67-Audioeingang komfortabel abgehört werden.
Die AES67-Implementierung ist kompatibel mit DANTE/RAVENNA/LIVEWIRE Streams, die SAP unterstützen.

Maximal 14 Stereo-Eingänge sind möglich.

Das AES67 Upgrade erfordert zur Verwendung entsprechende DAB+ FhG Audio Encoder Upgrades.

Webstream Input Upgrade

Bei Nutzung der integrierten Encoder kann die Audio-Einspeisung über Icecast und SHOUTcast Webstreams erfolgen. Für jeden erforderlichen Stereo-Eingang (2-Kanäle) ist eine Lizenz notwendig.

Aktuell sind maximal 13 Stereo-Eingänge möglich.

Das Webstream Upgrade erfordert zur Verwendung entsprechende DAB+ FhG Audio Encoder Upgrades.

Ravenna Modul

Mit der Ravenna/AES67-Schnittstellenkarte können 32 Audioeingänge/-ausgänge über IP zu Ravenna® oder AES67 kompatiblen Mischpulten geroutet werden.
Das Modul unterstützt bereits die NMOS Spezifikationen für Discovery & Registration sowie Device Connection Management, sodass eine Integration in große AoIP-Netze deutlich vereinfacht werden kann.

Dieses Feature beinhaltet zwei LAN Schnittstellen für Ravenna®.

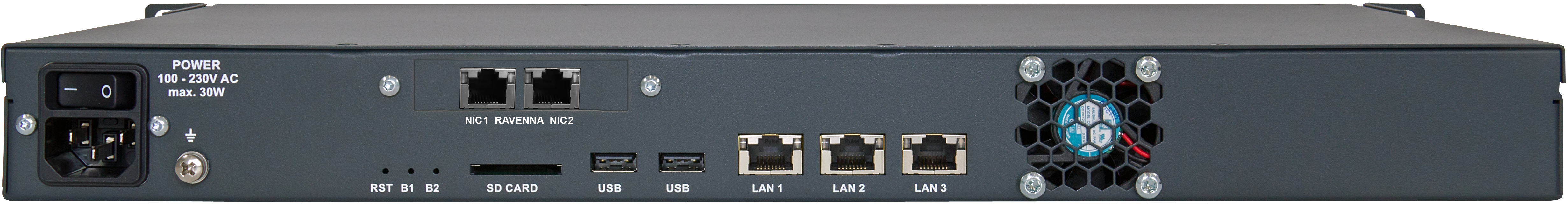

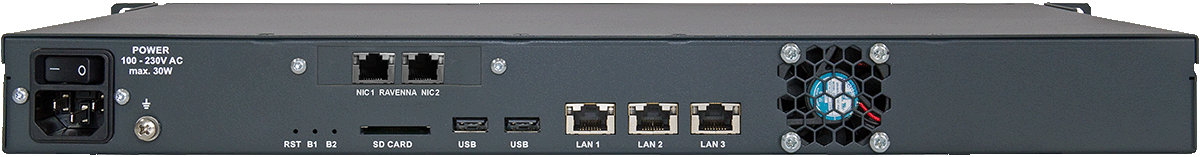

MAGIC DABMX Plus Ravenna

Dual LAN Upgrade

Mit dem Dual LAN Upgrade kann das System um zwei 100 Mbps Ethernet-Schnittstellen erweitert werden, sodass insgesamt fünf Ethernet-Schnittstellen zur Verfügung stehen.

Bitte beachten Sie, dass entweder das Dual LAN Modul oder das ETI-Modul bestückt werden kann.

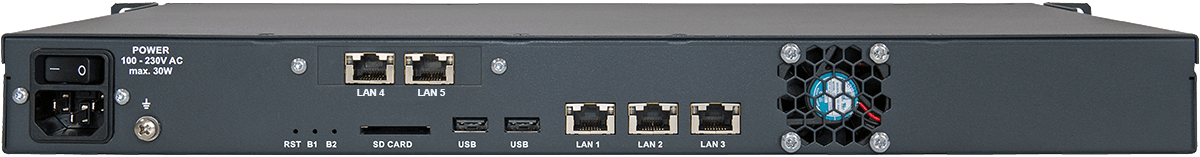

MAGIC DABMUX Plus Rear with Dual LAN

Redundante Stromversorgung

Optional ist ein 12-V-Desktop-Netzteil erhältlich.

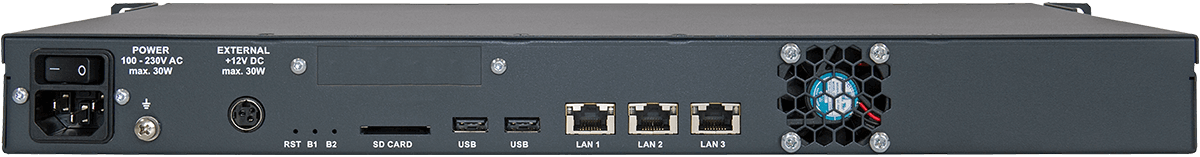

Redundant power supply
