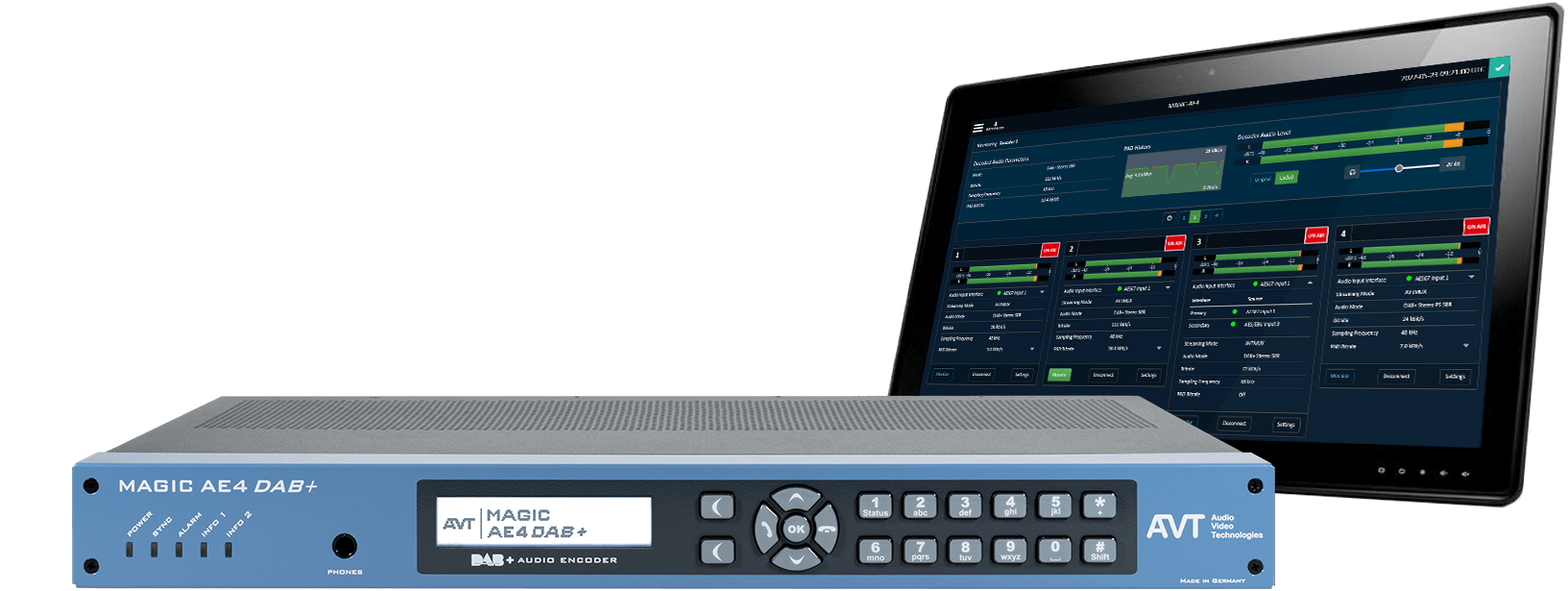

  • MAGIC AE4 with GUI
    MAGIC AE4 with GUI

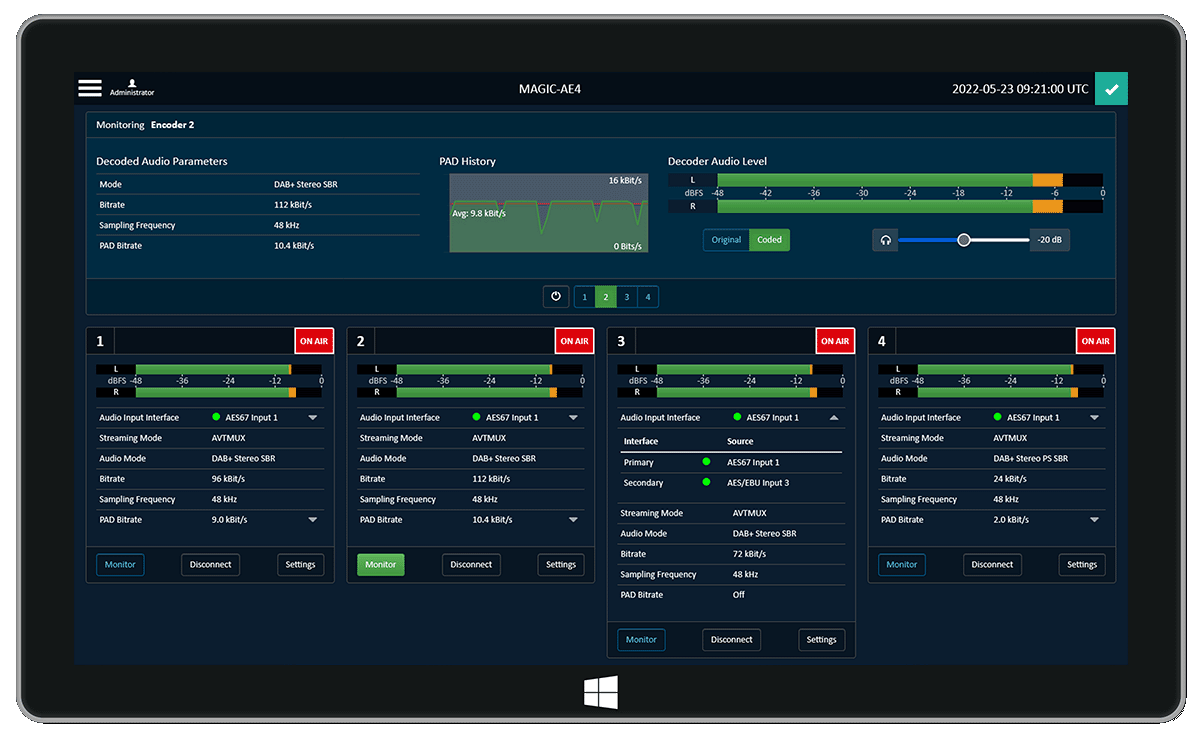

  • MAGIC AE4 GUI
    MAGIC AE4 GUI

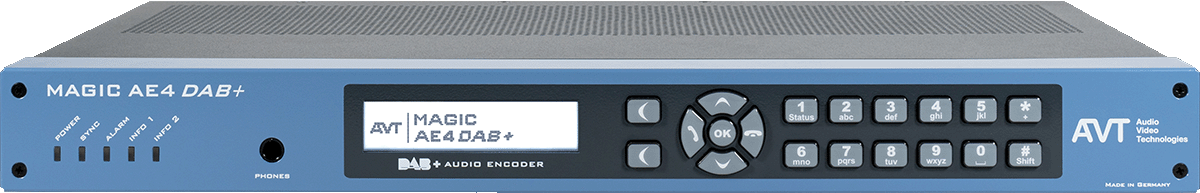

  • MAGIC AE4 DAB/DAB+ Audioencoder Front
    MAGIC AE4 DAB/DAB+ Audioencoder Front

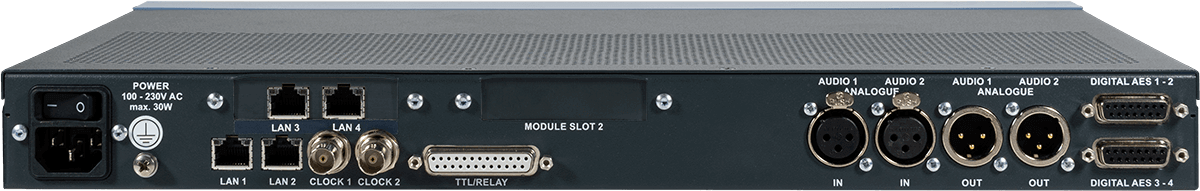

  • MAGIC AE4 Rear
    MAGIC AE4 Rear

Wir helfen gerne weiter!

Wir beraten Sie gerne zu unseren Telefonhybriden, Audiocodecs und DAB/DAB+ Systemen.

CAPTCHA
Diese Sicherheitsfrage überprüft, ob Sie ein menschlicher Besucher sind und verhindert automatisches Spamming.
Bild-CAPTCHA
Geben Sie die Zeichen ein, die im Bild gezeigt werden.

Telefonische Beratung

+49 911 5271 - 0
(Montag – Freitag: 9.00 Uhr – 16.00 Uhr)

E-Mail Kontakt

info [at] avt-nbg [dot] de

Produktdetails

Der MAGIC AE4 DAB/DAB+ Encoder bietet in der Standardausführung einen DAB/DAB+ Hardware-Encoder und kann optional um drei weitere Encoder erweitert werden. Jeder der vier Kanäle kann unabhängig als DAB oder DAB+ Encoder konfiguriert werden. Das System wurde in einem kompakten, lüfterlosen und DSP-basierten Design realisiert. Die Audioprogramme können über die vier digitalen AES/EBU Stereo-Schnittstellen zugeführt werden. Zusätzlich ist noch eine analoge Stereo-Schnittstelle verfügbar.

Die PAD-Einspeisung erfolgt üblicherweise über den Ensemble Multiplexer, der PAD über den Rückweg des Übertragungsprotokolls beim Encoder eintastet. Hierüber sind alle vom Multiplexer unterstützen PAD-Dienste möglich.

Alternativ ist es auch möglich, direkt am Encoder PAD-Dienste einzuspeisen. Unterstützt werden zukünftig Dynamic Label und MOT Slideshow.
Neben PAD, können außerdem für jedes Programm Service Informationen wie der Program Type (PTy) und Traffic Announcement (TA) via UECP übertragen werden. Die Auslösung eines Verkehrsfunkhinweises kann dabei einfach über einen TTL-Kontakt realisiert werden.

Als Übertragungsprotokolle mit Rekonfigurationsmöglichkeit und PAD-Eintastung unterstützt das System die proprietären Standards AVTMUX, FhG MuxEnc und ODR DabMux.

Über den EDI(ETI)-Standard kann darüber hinaus das System nahezu mit jedem Ensemble Multiplexer anderer Hersteller verbunden werden. Eine Rekonfiguration und PAD-Einspeisung vom Multiplexer aus ist dann jedoch nicht möglich, da über EDI keine Steuerinformationen übertragen kann.

Optionen

MAGIC AE4 DAB/DAB+ Audio Encoder Upgrade 1-Channel

Der MAGIC AE4 DAB/DAB+ Encoder bietet in der Standardausführung einen DAB/DAB+ Hardware-Encoder und kann optional um drei weitere Encoder erweitert werden. Jeder der vier Kanäle kann unabhängig als DAB oder DAB+ Encoder konfiguriert werden.

AES67 8-Channels Upgrade

Mit dem AES67-Software-Upgrade sind optional acht zusätzliche Audiokanäle RX (1 Stream) und zwei zusätzliche Audiokanäle TX (1 Stream) über IP via AES67 verfügbar.

AES67 ist der kleinste gemeinsame Nenner mehrerer ähnlicher Technologien und gewährleistet die Kommunikation zwischen z.B. AES67-kompatiblen Dante- und Ravenna-Geräten.

Ravenna Modul

Mit der Ravenna/AES67-Schnittstellenkarte für die MAGIC AE4 Geräte können 32 Audioeingänge/-ausgänge über IP zu Ravenna® oder AES67 kompatiblen Mischpulten geroutet werden.
Das Modul unterstützt bereits die NMOS Spezifikationen für Discovery & Registration sowie Device Connection Management, sodass eine Integration in große AoIP-Netze deutlich vereinfacht werden kann.

Dieses Feature beinhaltet zwei LAN Schnittstellen für Ravenna® und ist demnächst verfügbar.

Audio Backup Upgrade

Mit dem Audio Backup Upgrade ist eine automatische Umschaltung von AES67 auf AES/EBU möglich.
Das optionale AES67 8-Kanal Upgrade wird dazu benötigt.

EDI(ETI) + FhG MuxEnc

Um die Encoder mit nicht-AVT Multiplexern zu nutzen, wird das EDI Upgrade benötigt. Für die Verbindung von FhG Multiplexern wird außerdem das MuxEnc-Protokoll benötigt.

Dual LAN Upgrade

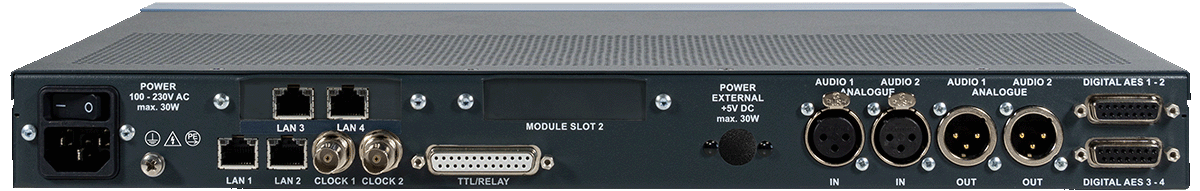

Mit dem Dual LAN Upgrade kann das System um zwei weitere LAN-Schnittstellen erweitert werden, sodass insgesamt vier LAN-Interfaces zur Verfügung stehen.



MAGIC AE4 Dual LAN

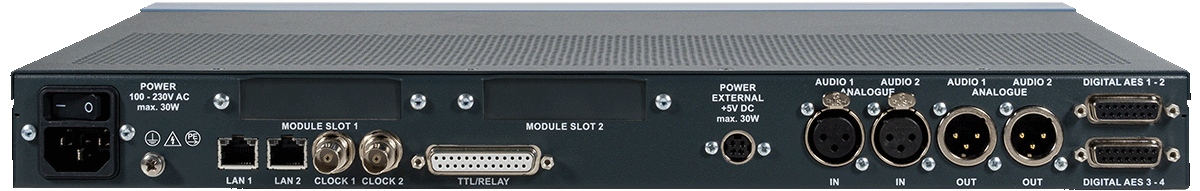

Redundante Stromversorgung

Optional kann eine redundante Stromversorgung genutzt werden, das 5V DC Tischnetzteil ist bei diesem Hardware-Upgrade inklusive.

MAGIC AE4 rPSU
