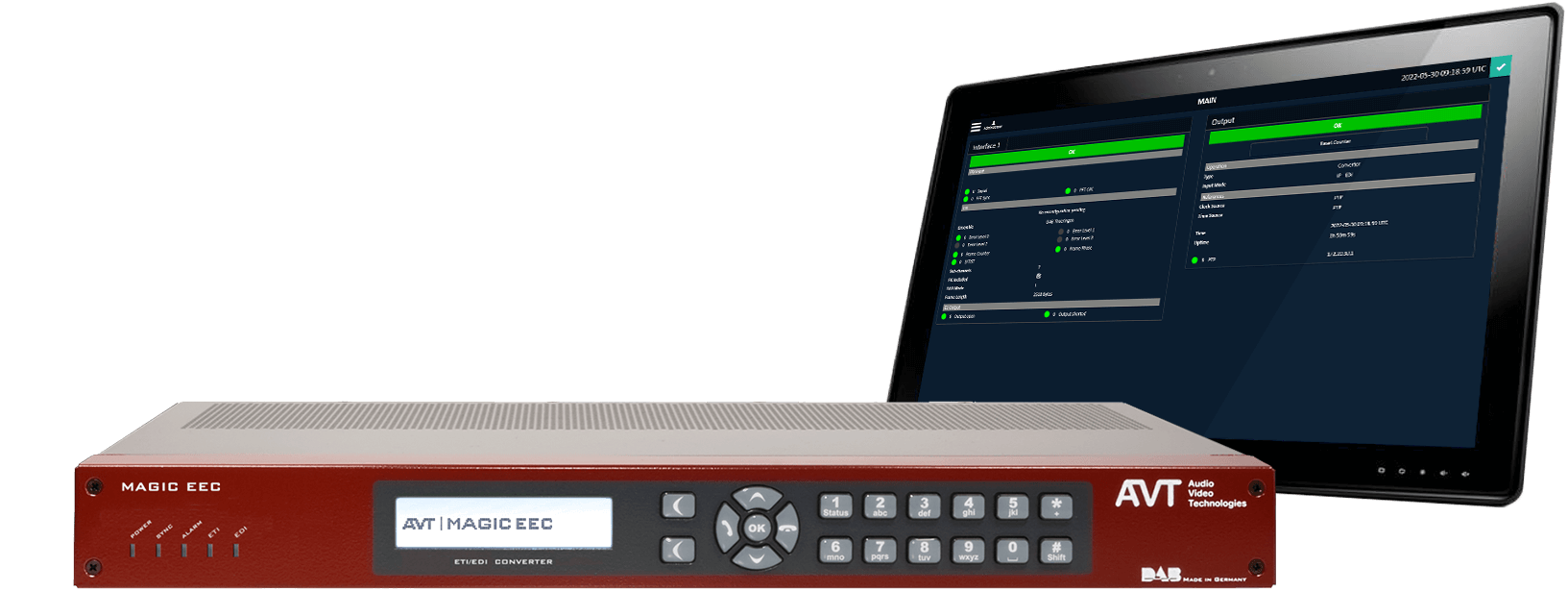

  • MAGIC EEC with GUI
    MAGIC EEC with GUI

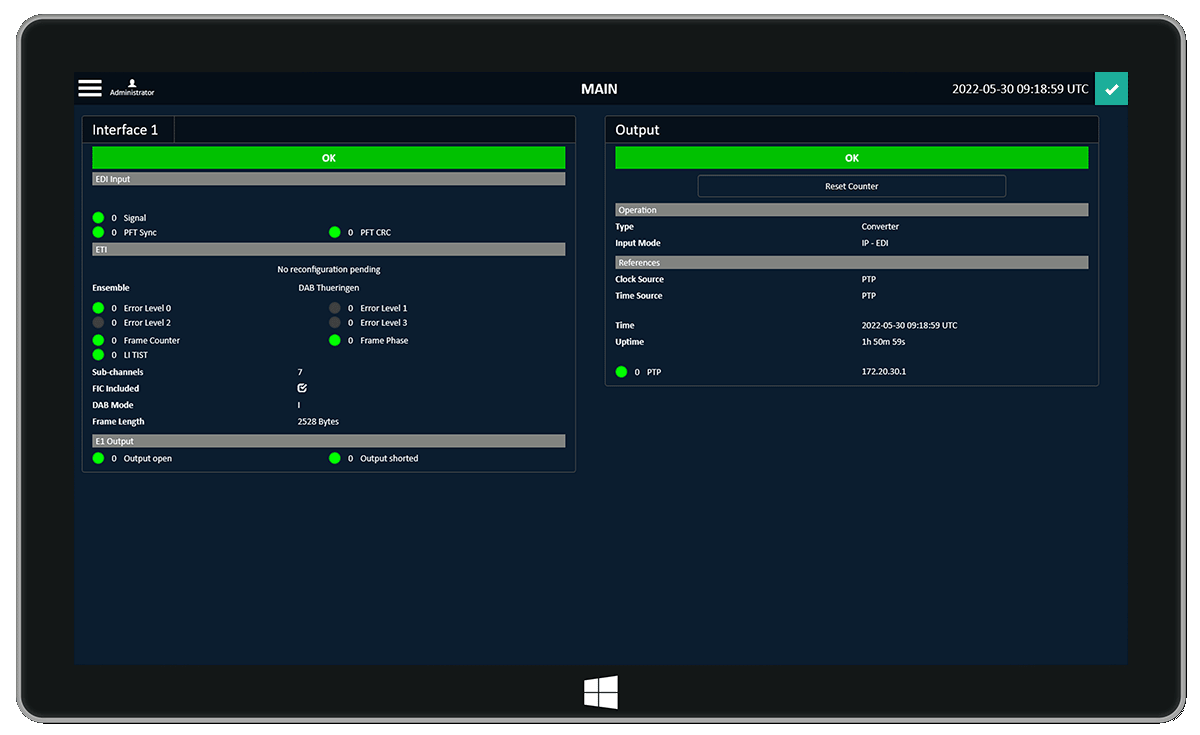

  • MAGIC EEC GUI
    MAGIC EEC GUI

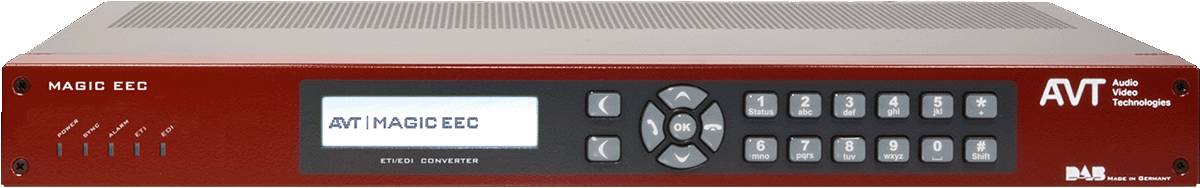

  • MAGIC EEC ETI/EDI Converter Front
    MAGIC EEC ETI/EDI Converter Front
  • MAGIC EEC ETI/EDI Converter Rear
    MAGIC EEC ETI/EDI Converter Rear

Wir helfen gerne weiter!

Wir beraten Sie gerne zu unseren Telefonhybriden, Audiocodecs und DAB/DAB+ Systemen.

CAPTCHA
Diese Sicherheitsfrage überprüft, ob Sie ein menschlicher Besucher sind und verhindert automatisches Spamming.
Bild-CAPTCHA
Geben Sie die Zeichen ein, die im Bild gezeigt werden.

Telefonische Beratung

+49 911 5271 - 0
(Montag – Freitag: 9.00 Uhr – 16.00 Uhr)

E-Mail Kontakt

info [at] avt-nbg [dot] de

Produktdetails

Der MAGIC EEC ermöglicht das Konvertieren von ETI- nach EDI- und EDI- nach ETI-Signalen.

Typische Anwendungsfälle sind Ensemble Multiplexer, die kein ETI-Signal mehr generieren können (z.B. Fraunhofer ContentServer), die Zuführung zum Sender aber über E1-Strecken mit ETI realisiert werden muss oder Ensemble Multiplexer, die nur über ETI-Ein-/Ausgänge verfügen (z.B. Rohde & Schwarz DM001), die Zuführung aber über IP Strecken mit EDI erfolgen soll.

Das System besitzt standardmäßig zwei LAN-Schnittstellen. Diese sind bezüglich der Funktionen, Konfiguration, Überwachung, SNMP und EDI Ein-/Ausgang frei programmierbar. Die ETI-Schnittstelle verfügt über je einen G.703/G.704 Eingang/Ausgang.

Über die im Lieferumfang enthaltene PC-Software wird das System konfiguriert und stellt hierüber sehr übersichtlich den Status der ETI- bzw. EDI-Eingangsdatenströme sowie aller Systemparameter dar. Alle Ereignisse werden im Gerät in einem Logfile gespeichert, welches bei Bedarf über die PC-Software abgerufen oder alternativ auf einen Netzwerkordner abgelegt werden kann.

Zur Anbindung an bis zu vier unabhängige Netzwerkmanagementsysteme unterstützt MAGIC EEC das Protokoll SNMP v1/v2c.

Zusätzlich können Alarmmeldungen über acht potentialfreie und programmierbare Kontakte ausgegeben werden. Alternativ stehen acht programmierbare TTL GPIO-Kontakte zur Verfügung.

Optionen

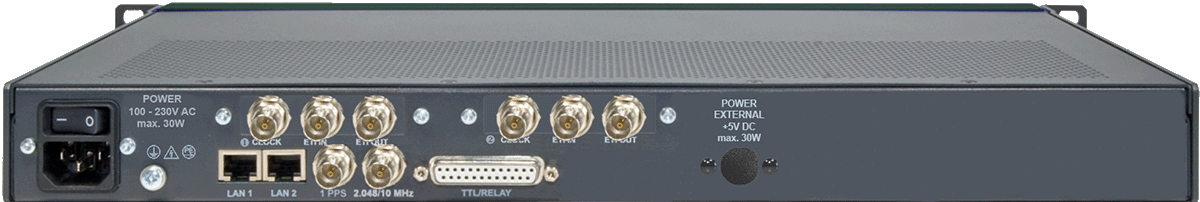

Monitoring Ausgang

Optional kann ein zweites ETI-Modul bestückt werden, wodurch ein zusätzlicher uneingeschränkter ETI-Ausgang verfügbar ist. Dieser kann z.B. als Überwachungsausgang oder zur Speisung eines redundanten Ensemble Multiplexers genutzt werden.



MAGIC EEC with Monitoring

SDC Upgrade

Durch das optionale SDC-Upgrade kann ein MAGIC EEC System nachträglich zu einem vollwertigen MAGIC SDC Switch & Converter aufgerüstet werden.

Dual Converter Mode

Mit diesem Upgrade verfügt MAGIC EEC über zwei unabhängige ETI/EDI Konverter. Für die Dual Converter Betriebsart benötigen Sie einen MAGIC EEC mit Monitoring-Ausgang (zweites ETI-Modul)

Dual LAN Upgrade

Mit dem Dual LAN Upgrade kann das System um zwei weitere LAN-Schnittstellen erweitert werden, sodass insgesamt vier LAN-Interfaces zur Verfügung stehen. Die Zuordnung der Funktionen wie EDI, SNMP etc. ist frei konfigurierbar.

Bitte beachten Sie, dass entweder das Dual LAN Modul oder ein zweites ETI-Modul bestückt werden kann.

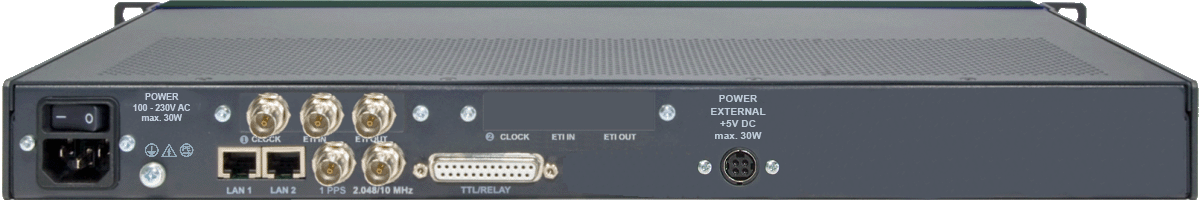

Redundante Stromversorgung

Optional kann eine redundante Stromversorgung genutzt werden, das 5V DC Tischnetzteil ist bei diesem Hardware-Upgrade inklusive.

MAGIC EEC rPSU

N+1 Redundancy Upgrade

Das N+1-Redundanz-Upgrade erweitert das System um einen zusätzlichen EDI-Eingang, um bei Fehlern des EDI-Eingangssignals des Hauptwegs eine – jedoch nicht störungsfreie - Redundanzumschaltung zu ermöglichen. Diese Option bietet eine kostengünstige N+1-Redundanzlösung unter Verwendung unserer MAGIC DABMUX Go oder MAGIC DABMUX plus in einer N+1 Multiplex Konfiguration.

Diese Funktion ist nur in der Betriebsart EDI → ETI Konvertierung nutzbar.
